Edifice: La synthèse







Version 1.0 – 24 Mars 1998


Sommaire

1 Préambule : Pourquoi Edifice ? 6

1.1 La crise des systèmes d’information 6

1.2 La solution : Réutiliser 7

1.2.1 La réutilisation par progiciels 7

1.2.2 La réutilisation par composants 7

1.2.3 La cohabitation entre progiciels et composants 8

1.3 La voie Edifice 9

2 Edifice : aperçu général 10

2.1 Résumé 10

2.2 Principes clés 10

2.2.1 Distinction entre architecture et applications 10

2.2.2 La réutilisation 11

2.2.3 Une démarche itérative 11

2.2.4 La recherche des invariants en priorité 11

2.2.5 S’affranchir des évolutions technologiques et organisationnelles 12

2.2.6 Prévoir l'évolution dans le temps 12

2.3 Les apports d’Edifice 12

2.3.1 Réactivité 12

2.3.2 Maîtrise des coûts 13

2.3.3 Qualité de service 13

2.3.4 Evolutivité 13

2.3.5 Quelques précautions 13

3 Les acteurs et leur rôle 15

3.1 Résumé 15

3.2 Les acteurs clés 15

3.2.1 Le maître d’ouvrage 15

3.2.2 Le maître d’oeuvre 16

3.2.3 L’équipe de développeurs/concepteurs 16

3.2.4 L’équipe d’architecture 16

3.2.5 L’équipe d’intégration 17

3.3 La Formation des acteurs 17

4 Les concepts essentiels 19

4.1 Résumé 19

4.2 Les visions du système d’information 19

4.3 Pourquoi distinguer ces visions ? 21

4.4 La vision "fonctionnelle" 22

4.4.1 Concept métier 22

4.4.2 Domaine fonctionnel 23

4.4.3 Processus 23

4.4.4 Fonction 23

4.4.5 Stock 23

4.4.6 Flux 23

4.4.7 Processus Flux 24

4.5 La vision "Développement de logiciels" 24

4.5.1 Service 24

4.5.2 Service Métier 24

4.5.3 Service technique 25

4.5.4 Application (ou service d’enchaînement) 25

4.5.5 Spécification de service 25

4.5.6 Implémentation de service 25

4.5.7 Classe/Module 26

4.5.8 Package 26

4.5.9 Framework 26

4.6 La vision "Organisation" 27

4.6.1 Tâche 27

4.6.2 Acteur 27

4.7 La vision "Définition de Configurations" 27

4.7.1 Service exécutable 27

4.7.2 Unité de configuration logicielle 27

4.7.3 Configuration logicielle 28

4.7.4 Composant 28

4.7.5 Configuration Système 28

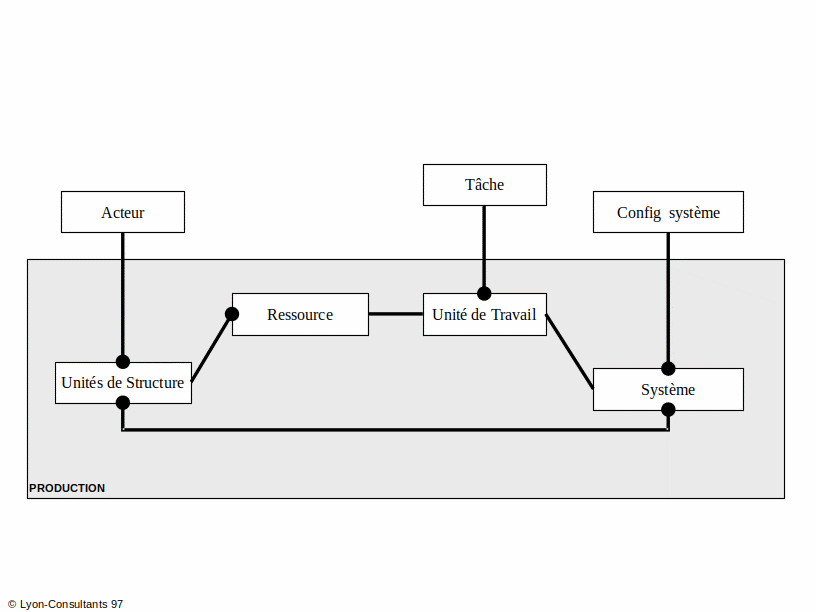

4.8 La vision "Production" 28

4.8.1 Unité de travail 28

4.8.2 Unité de Structure 29

4.8.3 Poste 29

4.8.4 Ressource 29

4.8.5 Système 29

5 L’architecture 30

5.1 Résumé 30

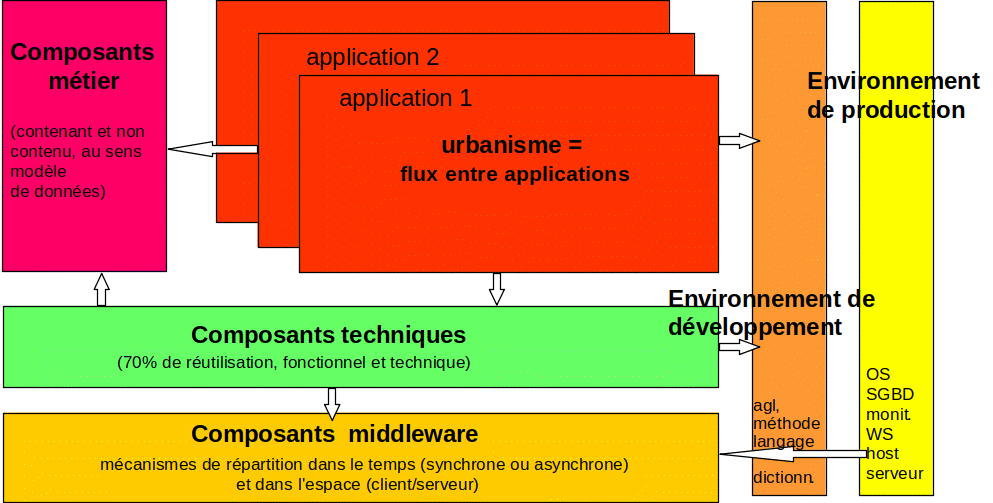

5.2 Les différentes parties de l’architecture 31

5.2.1 Architecture du métier 31

5.2.2 Architecture des services 32

5.2.3 Architecture Middleware 32

5.2.4 Cartographie 32

5.2.5 Environnement de développement 32

5.2.6 Environnement de production 32

5.3 Les niveaux de la réutilisation 33

6 Développer des composants réutilisables 35

6.1 Résumé 35

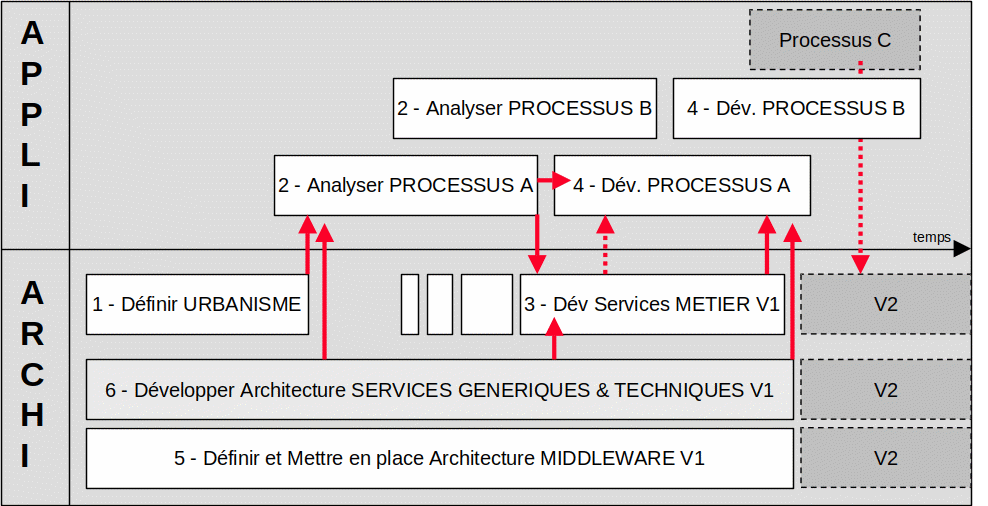

6.2 Les étapes du développement d’une architecture 35

6.2.1 Définir la cartographie 36

6.2.2 Analyser un processus 37

6.2.3 Développer une architecture de métier 38

6.2.4 Développer un processus applicatif 38

6.2.5 Définir et mettre en place une architecture Middleware 39

7 Développer une application 40

7.1 Résumé 40

7.2 Principes généraux 41

7.2.1 Approche Itérative 42

7.2.2 Pré-requis : disposer d'une architecture 42

7.2.3 Une application maîtrisable 42

7.3 Les processus du développement 42

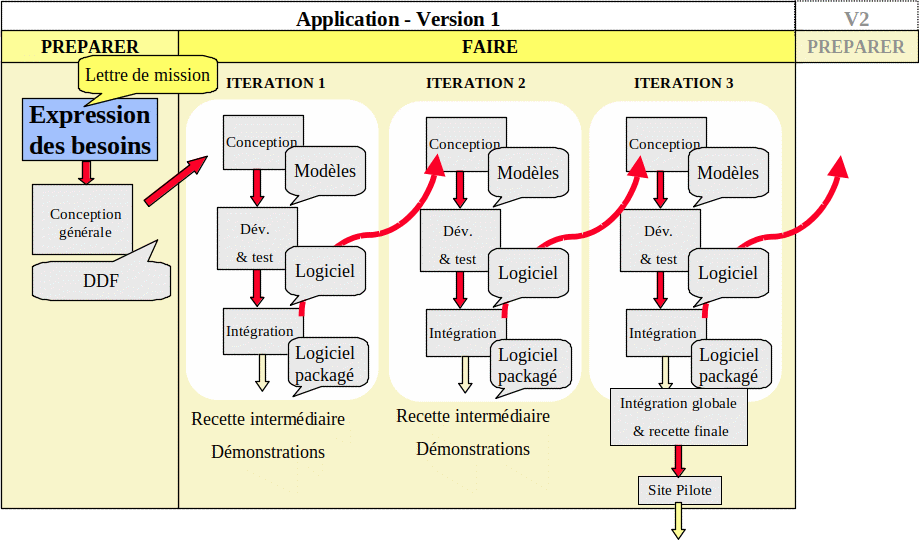

7.3.1 La définition des Besoins 42

7.3.2 La conception 44

7.3.3 Le développement et les tests unitaires 49

7.3.4 L’intégration d'une itération et la recette intermédiaire 51

7.3.5 L’intégration globale et la recette 53

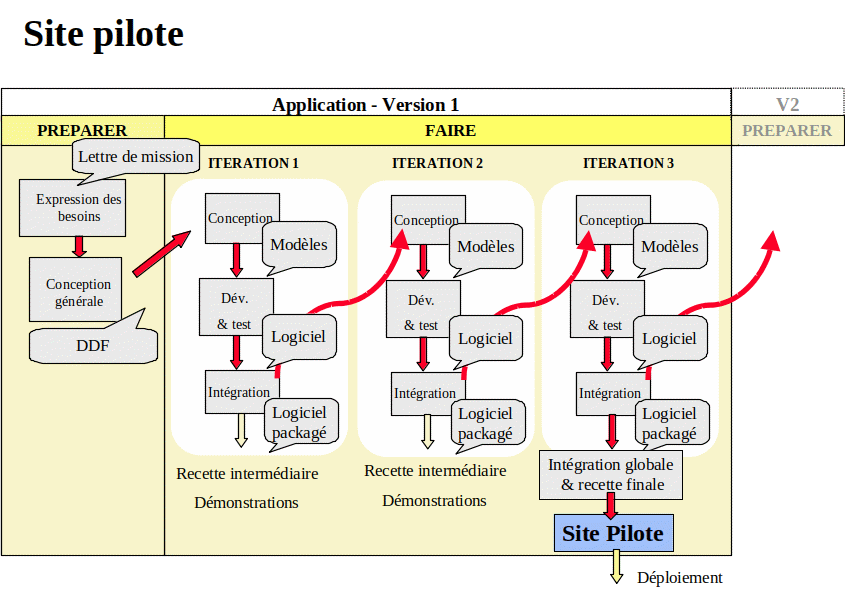

7.3.6 Le site pilote 54

7.4 Les outils annexes 56

7.4.1 Dénormalisation Objet/relationnel 56

7.4.2 Gestionnaire de configurations 56

8 Planification - Estimations 58

8.1 Résumé 58

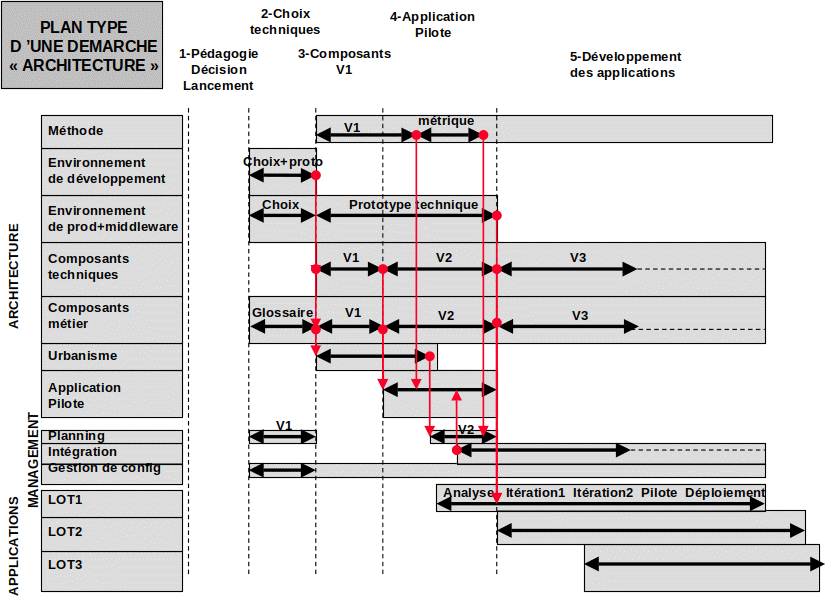

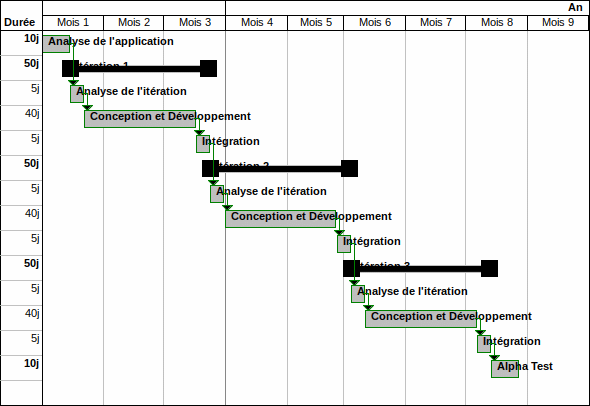

8.2 Plannings types 58

8.2.1 Planning type Top-Down 58

8.2.2 Planning type Bottom-Up 60

8.3 Métriques d’évaluation des charges 61

8.3.1 Hypothèses 61

8.3.2 Les éléments d’évaluation 62

8.3.3 Estimations des charges 64

9 Règles de développement, contrôle et mesure de la qualité et de la réutilisation 67

9.1 Résumé 67

9.2 Règles de développement 67

9.2.1 Règles de nommage 68

9.3 Revues de code 68

9.3.1 Analyse globale du modèle classe relation 68

9.3.2 Exécution des applications : vision utilisateur 69

9.3.3 Principes généraux vérifiés sur un échantillon de classes 69

9.3.4 Analyse des composants réutilisables 69

9.3.5 Analyse des classes applicatives (non réutilisées) 71

9.4 Métrique de la réutilisation 71

9.4.1 L'analyse des dépendances 71

9.4.2 Mesure du taux de réutilisation 72

9.4.3 Evaluation des charges de développement 72

10 Gestion des Configurations Logicielles 73

10.1 Résumé 73

10.2 Enjeux 73

10.3 Concepts manipulés 73

10.3.1 Bloc de développement 73

10.3.2 Produit Logiciel 74

10.3.3 Unité de configuration 74

10.3.4 Configuration logicielle 74

10.4 Processus de construction 74

10.4.1 Développement 74

10.4.2 Intégration "Produit Logiciel" 75

10.4.3 Intégration Système et Alpha Test 75

10.4.4 Bêta Test 76

10.4.5 Mise en production 76

11 Coexistence avec les systèmes en place 77

11.1 Résumé 77

11.2 Principes de coexistence 77

11.2.1 L’architecture du métier 78

11.2.2 L’architecture des services 78

11.2.3 Le middleware 78

11.2.4 Les applications 79

11.2.5 Depuis la périphérie vers le centre 80

11.3 Eléments de coût 81

11.3.1 Les développements spécifiques 81

11.3.2 Les tâches de production informatique 82

11.3.3 La formation utilisateur : 82

12 Glossaire des termes essentiels 83

12.1 Index des termes définis 83

12.2 Définitions 84

13 annexes 95

13.1 Plan-type d'une décision de faire pour une application 95

13.1.1 La situation actuelle et la nécessité d’évoluer 95

13.1.2 La solution fonctionnelle 95

13.1.3 La solution technique 95

13.1.4 La migration 96

13.1.5 Les volumes 96

13.1.6 Le planning et les moyens 96

13.1.7 Les conséquences 96



1Préambule : Pourquoi Edifice ?

Ce document est un résumé opérationnel de la démarche Edifice. Il rassemble sous une forme compacte, l’ensemble des principes et des méthodes utiles à un chef de projet et à un développeur pour réussir un projet en suivant les préconisations de l’approche méthodologique Edifice. Ce document donne un aperçu général des thèmes qui peuvent être approfondis grâce à la documentation disponible sur Edifice : C’est le « Edifice Abstract » qui doit servir de point d’entrée vers des documents plus détaillés d’Edifice.

Ce document met plus particulièrement l’accent sur la cible à atteindre et la démarche à utiliser en éclipsant les origines et le pourquoi d’Edifice.

1.1 La crise des systèmes d’information

Les utilisateurs sont rarement satisfaits de la capacité des informaticiens à maîtriser le système d'information :

Toute la difficulté vient de la divergence croissante entre 2 tendances contradictoires :

Les remèdes actuels ne suffisent pas car, malgré toute l'énergie qu'ils dépensent et malgré les moyens qui leur sont donnés, les informaticiens n'arrivent pas à satisfaire la demande, et se trouvent en situation défensive au sein de l'entreprise, obligés de justifier en permanence leurs dépassements de délais, leurs dépenses, ou la mauvaise qualité de service dans les périodes de changement.

1.2La solution : Réutiliser

Le nombre croissant d’applications à offrir aux utilisateurs ne peut plus être développé sous forme de logiciels spécifiques. Il est devenu nécessaire de s’appuyer sur ce qui est déjà fait par d’autres.

Cette réutilisation peut prendre 2 formes : réutilisation par progiciel ou réutilisation par composants.

1.2.1La réutilisation par progiciels

La réutilisation par progiciel est adaptée aux applications standards : si les besoins d’une entreprise sont les mêmes que ceux de ses concurrents, il existe généralement sur le marché un progiciel qui satisfait les besoins communs et qui sera plus économique qu’un développement spécifique interne.

C’est aussi un moyen pour les maîtrises d’ouvrage de reconquérir la maîtrise de leur système d’information lorsqu’elles ont été déçues par l’informatique interne.

La principale limite à cette approche consiste à multiplier des progiciels de fournisseurs différents qui importent chacun une architecture spécifique (plate forme de production, plate forme de développement, normes ergonomiques, habilitations, codification et identifiants, …) : la cohabitation d’architectures disparates génère de la complexité en termes d’administration, de capacité d’évolution, de diversité des stations de travail, …

1.2.2La réutilisation par composants

La réutilisation par composants consiste à bâtir une application spécifique sous forme d’assemblage de composants déjà disponibles. On ne réutilise donc pas une application existante que l’on paramêtre de l’extérieur (comme pour les progiciels), mais on utilise des « pièces détachées » de logiciel pour construire une application nouvelle.

Lorsque le taux de réutilisation atteint des ratios de l’ordre de 70% (il n’y a plus que 30% du logiciel à développer), la réutilisation par composants peut s’avérer plus efficace que la réutilisation par progiciels pour les raisons suivantes :

A vrai dire le principal handicap de la réutilisation par composants vis à vis de la réutilisation par progiciels tient à la présentation de l’approche : il est possible de montrer le fonctionnement d’un progiciel à une maîtrise d’ouvrage, il n’est pas possible de lui montrer des composants logiciels tant que l’on n’a pas bâti un prototype.

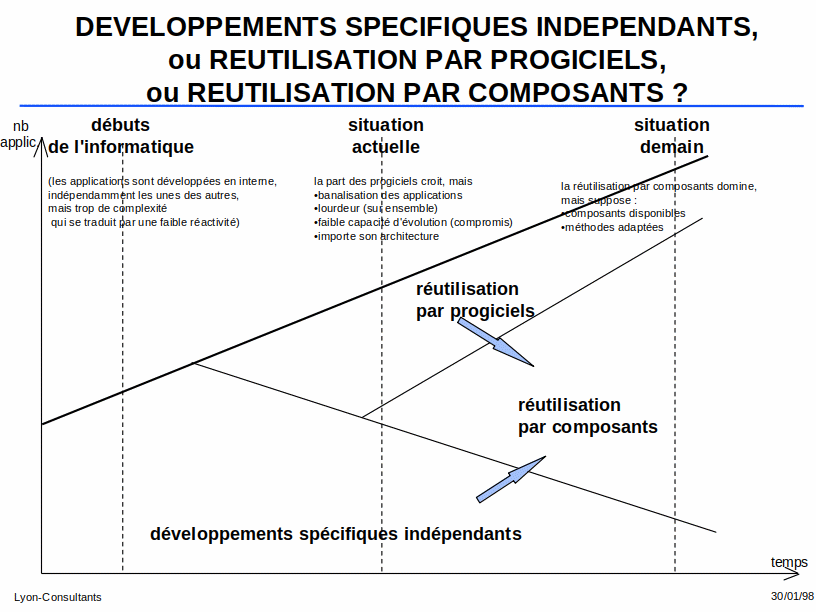

1.2.3La cohabitation entre progiciels et composants

A terme les systèmes d’information seront constitués d’un assemblage de 3 types d’applications qui devront coexister :

La part des progiciels sera forte si l’une ou l’autre des conditions est respectée:

La part des progiciels sera faible si l’une et l’autre des conditions sont respectées :

Quelque soit la proportion, il faut que l’entreprise établisse

1.3La voie Edifice

Edifice est une démarche méthodologique (ou méthodologie) pour bâtir un SI ou une partir de SI suivant une « approche composants ». Edifice est destinée à être enrichie et adaptée en fonction de son contexte d’application car elle définit une structure d’accueil ouverte sans imposer de choix de fournisseurs ou de technologies. Edifice a été bâtie à posteriori à partir d’expériences concrètes et a été adoptée depuis avec succès par de très grandes organisations françaises et internationales.

2Edifice : aperçu général

2.1Résumé

Edifice est une méthodologie de construction de systèmes d’information qui s’appuie sur la réutilisation de composants logiciels. Edifice s’appuie sur les outils et méthodes standard du marché.

La simple application de quelques principes clés permettent d’obtenir d’importants gains de réactivité, de coût, de qualité de service et d’évolutivité dans le système d’information.

Les principes fondateurs d’Edifice sont :

Edifice distingue deux aspects du système d’information :

Quelques précautions élémentaires permettent de limiter les risques liés à l’introduction de la démarche architecture. La mesure des gains ne doit pas être faite sur la première application qui cumule des coûts qui ne seront plus présents dans les applications suivantes.

2.2Principes clés

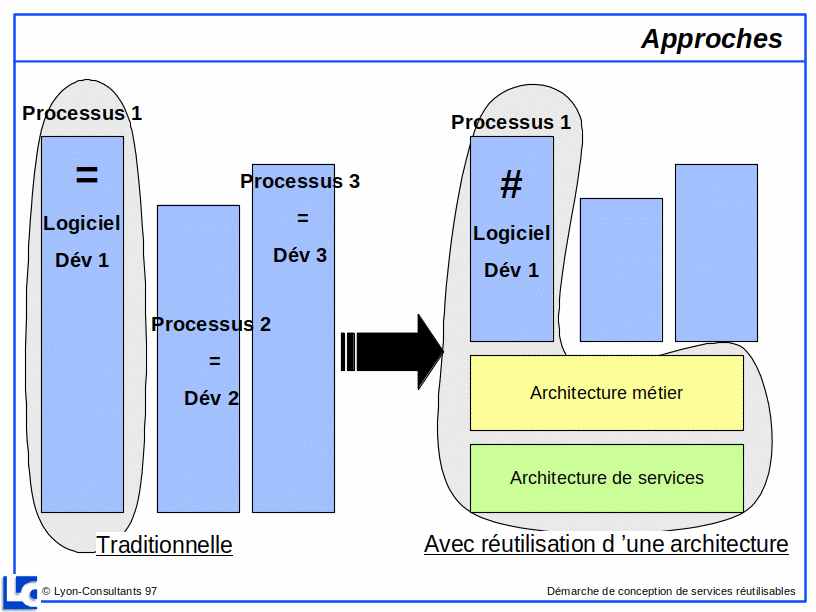

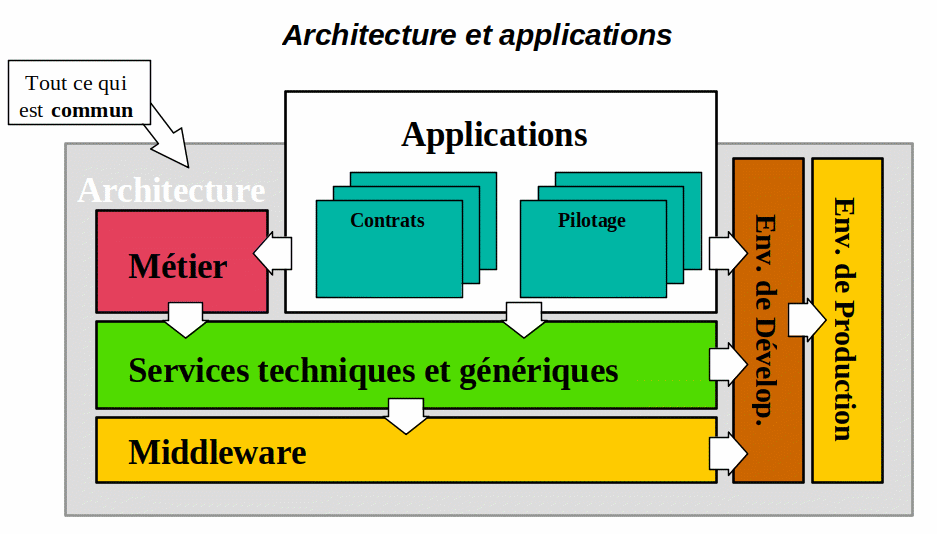

2.2.1Distinction entre architecture et applications

Edifice apporte une distinction fondamentale entre deux informatiques :

2.2.2La réutilisation

La réutilisation est une technique qui permet d'améliorer la qualité et la réactivité d'un système d’information. Edifice permet de réutiliser :

2.2.3Une démarche itérative

Mieux vaut un système incomplet mais évolutif, plutôt qu'un système définitif et figé.

La démarche propose d'atteindre les objectifs d'un projet par des itérations successives et convergentes : itérations de conception, itérations de développement. La convergence des itérations est garantie par la réutilisation des mêmes composants, et non par une étude préalable et exhaustive des besoins.

2.2.4La recherche des invariants en priorité

Dans tout système, il existe des invariants, c'est à dire des concepts qui ne bougeront pas ou peu dans le temps : par exemple, les modèles métiers bougent peu, alors que les canaux de distribution, les partenariats ou les technologies informatiques évoluent très rapidement.

Rechercher les invariants en priorité, c'est commencer une étude par l'essentiel en recherchant les éléments qui rassemblent plutôt que les éléments qui opposent. Ces invariants constituent le socle sur lequel tout les acteurs peuvent se retrouver et s'accorder. Bâtir un système informatique autour d'invariants clairement identifiés, c'est en garantir l'évolutivité.

2.2.5S’affranchir des évolutions technologiques et organisationnelles

La technologie informatique (matériel, systèmes d'exploitation, langages de programmation, technologies de communication, répartition client/serveur, Internet, interfaces homme/machine, etc.) est en perpétuelle évolution. Les organisations et moyens de production des entreprises évoluent en permanence pour améliorer la compétitivité. Les systèmes informatiques doivent faciliter ces évolutions et non les contraindre.

2.2.6Prévoir l'évolution dans le temps

L’important n’est pas de deviner le futur, ce qui est de plus en plus difficile, mais de développer une nouvelle solution plus rapidement que la concurrence lorsqu’un nouveau besoin apparaît (évolution des besoins clients, des modes de commercialisation, du réseau de distribution, des produits, etc.). Prévoir l'évolution, c'est accepter une certaine instabilité : une approche itérative, des spécifications progressives et suffisamment génériques, etc.

2.3Les apports d’Edifice

2.3.1Réactivité

L’application systématique de la réutilisation avec des méthodes adaptées permet d’être plus réactif dans toutes les phases du cycle de vie. Globalement on peut estimer que les ressources nécessaires pour une nouvelle application sont divisées au moins par 2 :

Attention : les gains ne doivent pas être mesurés sur la première application qui cumule 3 inconvénients : la personnalisation de composants génériques (ergonomie, habilitation, …), la création de composants métier spécifique, et le transfert de savoir faire auprès des équipes informatiques en place.

2.3.2Maîtrise des coûts

La diminution des coûts est induite par la réactivité décrite ci-dessus et par une simplification du système d’information :

2.3.3Qualité de service

Une meilleure qualité de service provient de :

2.3.4Evolutivité

Grâce à l’architecture, les applications sont évolutives :

2.3.5Quelques précautions

L’introduction d’une démarche architecture suppose un certain nombre de précautions :

Il ne faut pas non plus perdre de vue et bien expliquer que la première expérience comporte obligatoirement des coûts qui ne seront plus à supporter par les autres applications qui suivront. Ces investissements initiaux doivent être mis en évidence et comptabilisés comme tels :

3Les acteurs et leur rôle

Edifice identifie des fonctions et leur répartition dans l’organisation pour définir les acteurs et les rôles nécessaires à la réussite des projets dans le cadre d’une démarche architecture.

3.1Résumé

Edifice identifie les rôles suivants comme indispensables à la réussite d’un projet dans le cadre d’une démarche architecture :

Une formation initiale devra être prévue pour chacun d’entre eux, mais elle sera courte. Le dispositif de formation le plus important sont les mesures qui facilitent l’assimilation progressive et continue du savoir faire par les personnes impliquées dans la démarche architecture.

3.2Les acteurs clés

3.2.1Le maître d’ouvrage

Il est présent du début à la fin du projet, et coordonne toutes les fonctions utilisateurs : organisation, formation, comptabilité pour définir le service qui doit être rendu à l’utilisateur final. Il doit pouvoir affiner ses besoins au fur et à mesure des itérations successives. Pour que ces itérations convergent, il faut avoir proprement défini la structure de l’application dès le départ : l’architecture du métier doit y aider.

Il est important que le maître d'ouvrage soit unique afin d'assurer la cohérence de la définition de l'application à construire. Si l'application s'adresse à plusieurs profils d'utilisateurs différents (opérationnels, back-office,...), le maître d'ouvrage doit être le représentant de ces différents métiers et doit avoir la responsabilité complète de la définition de cette application. Le maître d'ouvrage d'un projet de développement est également appelé Chef de Projet Utilisateur.

3.2.2Le maître d’oeuvre

Il est présent du début à la fin du projet, et coordonne toutes les fonctions informatiques : développement d’application, méthode, qualité, production, pour faire ce qui a été défini par la maîtrise d’ouvrage.

Comme pour la maîtrise d'ouvrage, il est important que le maître d’œuvre soit unique. Si plusieurs mises en œuvre sont nécessaires pour satisfaire un même besoin (par exemple plusieurs implémentations sur des systèmes différents d'une même application), il est souhaitable de regrouper les différents maîtres d’œuvre sous une seule responsabilité (que l'on appelle parfois " maître d’œuvre délégué ") pour que le maître d'ouvrage n'ait qu'un seul interlocuteur. Il est important que le tandem " maître d’ouvrage/maître d’œuvre " fonctionne en bonne osmose, que le maître d’œuvre comprenne les objectifs majeurs de l'application et que le maître d’ouvrage perçoive les contraintes essentielles du système d'information.

Le maître d’œuvre d'un projet de développement est également appelé Chef de Projet Informatique.

3.2.3L’équipe de développeurs/concepteurs

Elle est chargée, sous la responsabilité du maître d'œuvre, de réaliser le projet. Ces informaticiens ne sont pas uniquement des développeurs , ils doivent être formés aux méthodes de conception objet pour pouvoir s'impliquer dans la conception du projet.

3.2.4L’équipe d’architecture

Elle est chargée de construire et de livrer les services réutilisables et de les enrichir en fonction des demandes d’évolution issues de la maîtrise d’œuvre du projet de développement de l'application.

3.2.4.1Equipe fabrication

Elle est chargée d’acquérir et développer les composants.

Elle se décompose en trois:

3.2.4.2Equipe distribution

Elle est chargée de distribuer les composants, comme le fait un éditeur de logiciels : formation, livraison, documentation, hot line, retour d’anomalies ou demande d’améliorations, …

Au sein de chaque équipes de développement d’application, il est nécessaire de définir un correspondant-architecture : il reçoit les nouvelles versions de composants, les diffuse, conseille les développeurs, participe aux formations, …

Il est accessible à tout instant pour assister la maîtrise d’œuvre en cours de conception et de développement, pour valider le bon usage de l’architecture, et pour recueillir ce qui peut enrichir l’architecture commune.

3.2.5L’équipe d’intégration

Elle intègre les composants et les applications.

Pour les applications, elle intervient lors de chaque itération pour gérer et archiver les composants logiciels applicatifs livrés par la maîtrise d’œuvre. Elle fabrique alors un package logiciel (régénération, recompilation, etc.) qui pourra servir à des démonstrations, à des présentations de l'avancement du projet, ou à des recettes préliminaires.

En fin de dernière itération, elle doit intégrer l’application dans l’environnement de production avant la recette définitive par la maîtrise d’ouvrage.

3.3La Formation des acteurs

Edifice ne contraint pas l'entreprise dans ses choix technologiques, mais accélère le processus d’intégration de l’approche architecture au sein des organisations qui l’adoptent.

En matière de formation, Edifice préconise que la formation des personnes impliquées soit un processus continu plutôt qu’un basculement brutal vers une nouvelle culture. En outre, ces formations doivent être accompagnés de mesures qui facilitent l’adaptation du personnel :

Ceci est rendu possible grâce à :

Ces dispositifs naturels ne dispensent bien entendu pas d’une formation initiale, mais celle-ci doit être réduite à sa plus simple expression et rapidement complétée par une immersion totale accompagnée d’un monitorat actif.

En ce qui concerne la maîtrise d’ouvrage, une formation rapide aux principes directeurs de la démarche EDIFICE est suffisante (Glossaire métier, Définition des besoins, Démarche itérative,..). Elle sera rapidement suivie par l’application concrète de ces principes .

4Les concepts essentiels

4.1Résumé

Pour concevoir un système d'informations et trouver les Services réutilisables entre plusieurs applications, il convient dans un premier temps de définir les concepts essentiels d'un système d'informations.

Pour modéliser et construire un système d’informations, Edifice distingue généralement 4 visions de ce système. Ces différentes visions permettent de définir et classer les concepts manipulés par chaque acteur du système d’information, ce qui facilite l’identification des éléments réutilisables et la mise en place d’une architecture. Ces 4 visions complémentaires sont :

Une cinquième vision, celle de la production permet d’identifier les concepts propres à la dynamique d’utilisation du système d’information.

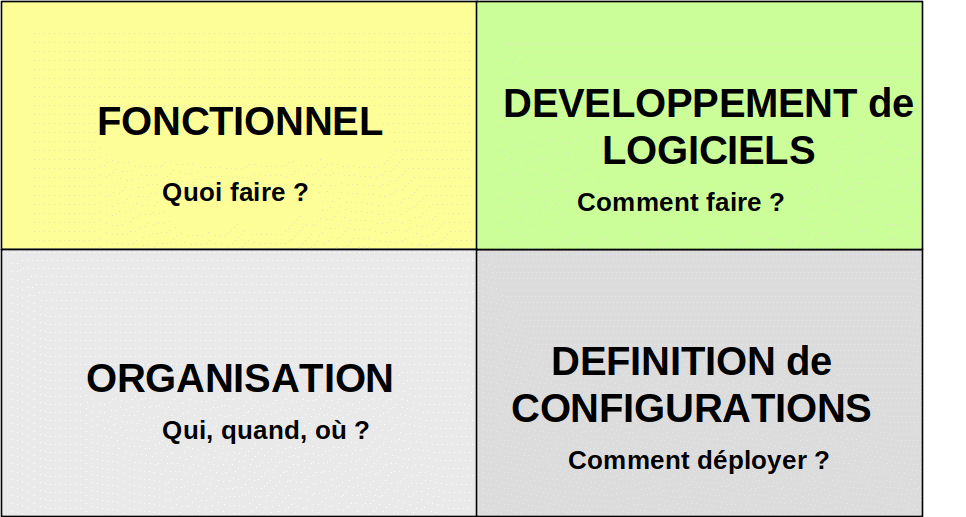

4.2Les visions du système d’information



Chaque "vision" ainsi définie va être construite en répondant à des questions précises.

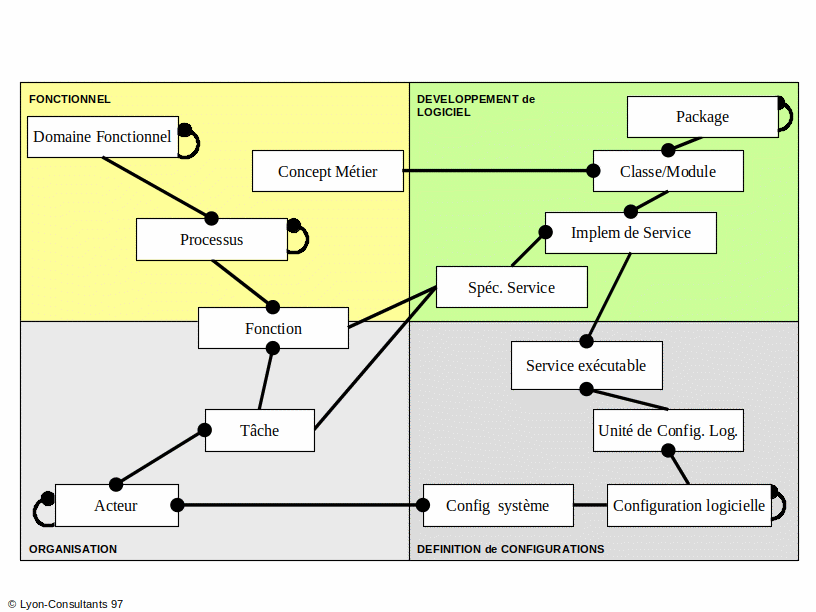

D
ans le schéma ci-dessous sont représentés les principaux concepts utilisés pour concevoir un SI. Ne sont représentés que les principaux liens entre ces différents concepts.



Ces concepts sont placés sur le schéma au dessus de la vision qui les utilise : par exemple,



La clarification de ces concepts permet de dissiper les confusions courantes dans une approche traditionnelle et facilite la mise en place d’une architecture car l’identification des éléments réutilisables en est facilitée.



Les 4 visions précédentes décrivent le modèle de construction d’un système d’informations. Pour décrire un système d’information en utilisation, il faut ajouter une 5ème vision (Production informatique) présentant les systèmes et les ressources installés en production et leurs utilisations (ressources, utilisateurs, systèmes, unités d
e travail, etc.).

4.3Pourquoi distinguer ces visions ?

Chaque terme est important. Il convient de ne pas les mélanger.

Par exemple, le terme "application" peut suivant les interlocuteurs désigner

Dans Edifice, lorsque le terme "application" est employé, il désigne une tâche informatisée.

De même, lorsque l'on parle de logiciel : parle-t-on du source écrit par un développeur, de l'exécutable généré par une équipe centralisée de packaging, de la DLL installée sur le serveur de l'agence X, ou de la DLL exécutée dans la mémoire de la station de travail de Mr D ?



Dans une approche traditionnelle, il était fréquent que l'on assimile la vision "fonctionnelle" et la vision "logiciel à développer" : un processus = un développement spécifique ( = une application, ou chaîne applicative). Cette approche verticale interdit toute nature de réutilisation.

Ainsi, de façon générale, si l'on désire mettre en place une architecture de services (techniques et métier), attention à ne pas confondre les processus fonctionnels et les logiciels à développer : on analyse un processus, on informatise un processus, mais on développe une classe ou un module en réutilisant d'autres services ou classes préalablement développés par d'autres équipes. L'équipe d'intégration prépare des configurations logicielles qui sont déployés. Enfin, l'utilisateur final exécute une tâche.

4.4La vision "fonctionnelle"

4.4.1Concept métier

Un concept métier désigne un objet du "monde réel" manipulé dans les processus de l'entreprise.

Un concept métier s'exprime par un nom, possède une définition précise et est défini par rapport aux autres concepts du métier. ( Ex : un client possède un ou plusieurs contrats ) Il est important de préciser le moyen de distinguer 2 instances différentes du même concept métier (notion d'identifiant d'instance)

La liste de tous les concepts métier permet à tous les acteurs et interlocuteurs informatiques, organisateurs et utilisateurs de posséder un même langage et donc de se comprendre.

Exemple : Client, produit, contrat, commande.

On constate une moyenne de 150 concepts métiers lors de l’analyse des processus d’une entreprise.

4.4.2Domaine fonctionnel

Désigne un regroupement de processus. Ce regroupement n'a qu'un intérêt documentaire ou synthétique. Dans une vision macroscopique, il est préférable de parler des 6 domaines fonctionnels principaux de l'entreprise plutôt que des 90 processus.

Exemple : le domaine "Commercial", le domaine "Pilotage".

4.4.3Processus

Un processus correspond à une activité de l’entreprise.

Le processus est un concept récursif : un processus peut lui-même être constitué de processus. Un processus est caractérisé par :

Il existe des processus particuliers que sont les Processus Flux et les Fonctions (voir plus bas).

Le processus n'est pas défini par rapport aux acteurs potentiels qui vont dérouler ce processus : le choix des acteurs et de l'organisation est précisé dans la définition des tâches.

Exemple : « traiter une commande » et « saisir une réclamation sur facture » sont des processus. Le processus « traiter commande » est décomposé en « saisir commande », « livrer commande », « facturer commande ». Il est déclenché à réception d’une commande d’un client.

4.4.4Fonction

Une fonction est un processus qui est implémenté sous la forme d’un service métier réutilisable.

Exemple : imprimer la facture d’un client, rechercher la référence d’un produit.

« Dire qu’un processus est une fonction » est une décision qui peut évoluer dans le temps suivant la profondeur de l’analyse des processus.

4.4.5Stock

Classe/Module associée à un concept métier. Un stock est mis à jour par des processus flux.

Exemple : commande, client, contrat, produit.

4.4.6Flux

Ensemble de données utilisées par un processus flux pour mettre à jour un stock.

Le flux possède un statut (complet, habilité, exécuté, etc.) qui précise l’avancement de son cycle de vie.

Une fois exécuté, un flux n’est plus modifiable. En cas de nécessité de modification (erreur de saisie, par exemple), il faut générer un flux « contraire ».

Exemple : un flux de « compensation » annule un flux de « frais sur compte » généré par erreur.

4.4.7Processus Flux

Un processus flux est un processus particulier qui est décomposé en 3 processus :

La constitution peut se faire en une ou plusieurs unités de travail grâce à la fonction de suspens . L'état du processus flux à chaque suspens correspond à des « brouillons » successifs du flux.

4.5La vision "Développement de logiciels"

4.5.1Service

Un service est un logiciel qui peut être appelé. Il est caractérisé par une spécification de service et une ou plusieurs implémentations de service.

Il existe plusieurs catégories de services :

Exemple : Le service d’impression de facture est caractérisé par sa spécification et peut être implémenté en Java et/ou en C++.

4.5.2Service Métier

Un service métier est le service qui implémente une fonction. Le service métier fait généralement appel à des services techniques ou à d’autres services métier.

Exemple :

le service de recherche de la référence d’un produit fait appel à des services techniques d’accès aux données ainsi qu’à des services métiers d’identification d’un produit.

Il arrive qu’une fonction soit implémentée par un service technique : par exemple, les services « habilitation », ou « envoyer message »

4.5.3Service technique

Un service technique répond à des besoins techniques qui sont généraux à toutes les applications.

Exemple : Services d’accès aux données, Services de workflow, Service de bureau électronique, service de messagerie, service de gestion des relations.

4.5.4Application (ou service d’enchaînement)

Une application est un service qui implémente une tâche. Une application fait généralement appel aux services métiers qui implémentent les fonctions constituant la tâche implémentée. Elle fait également, directement ou indirectement, appel à des services techniques.

Elle peut être lancée depuis un bureau électronique par un utilisateur, depuis un ordonnanceur batch ou depuis un autre service d’enchaînement.

Exemple : L’application « Saisie d’une commande »

4.5.5Spécification de service

Une fonction se traduit par une et une seule spécification de service.

Cette spécification fournit

Ex : Création d’une réclamation d’un client

Signature :CréerReclamationClient

NumeroClient : tNumClient

Categorie : tCtgReclamation

Libelle : tLibelle

DateRC : date

NumRC : tNumRC

CodeRetour : int4

Contrat :

Le code retour vaut 0 si tout semble ok, 1 sinon

Le numéro de réclamation client est unique.

Si la base des réclamations n'est pas accessible, la réclamation est rangée dans un fichier temporaire.

Fonctionnalité rendue

Ecriture d'une réclamation dans une base.

Le numéro de réclamation est calculé comme suit : .... etc.

4.5.6Implémentation de service

Il s'agit du code source d'un service respectant une spécification de service, écrit dans un langage précis pour un environnement de développement donné.

Une même spécification de service peut être implémentée plusieurs fois, si nécessaire, dans des environnements de développement ou langages différents.

Exemple : La création de réclamation client peut être implémentée une fois en COBOL et une fois en C++.

4.5.7Classe/Module

Unité de regroupement des implémentations de plusieurs services.

Ce regroupement respecte les paradigmes objets si l'environnement de développement le permet (héritage, polymorphisme, encapsulation, etc.) : on parle alors de classe. Si l’environnement n’est pas orienté objet ou qu’il le permet, on parlera alors de module ou de librairie.

Nous utiliserons systématiquement le terme de "Classe", étant entendu qu’il peut aussi désigner un regroupement non objet (module ou librairie) d’implémentations de services.

Exemple : Une classe Java, une librairie C.

4.5.8Package

Désigne un regroupement de classes/modules. L'intérêt d'un tel regroupement est multiple.

Ex : une librairie C++, un package Java , un projet FORTE.

Le découpage d'un SI en packages est appelé Cartographie.

4.5.9Framework

Un Framework est un package réutilisable par des développeurs d’applications, en particulier par héritage. On parle aussi de boite blanche.

Exemple : framework « Opérations Bancaires de Guichet »

4.6La vision "Organisation"

4.6.1Tâche

Une tâche est un enchaînement de fonctions programmé pour être exécutable consécutivement et sans interruption. Une tâche est construite pour être exécutée généralement par un ou plusieurs acteurs.

La répartition des fonctions entre tâches est guidée par les asynchronismes nécessaires entre les fonctions.

Exemple :

la tâche batch ‘Traitement journalier des Factures' qui exécute la fonction 'Imprimer facture' est affectable à une unité de type ‘système central’.

4.6.2Acteur

Un acteur représente un élément extérieur au SI qui va interagir avec les tâches.

Exemple

4.7La vision "Définition de Configurations"

4.7.1Service exécutable

Le service exécutable désigne un ensemble de code généré depuis une implémentation de service pour une configuration système donnée. Ce code va être exécuté lors de l'appel du service en production. Il peut s'agir de code assembleur, ou de pseudo-code qui va ensuite être interprété par une machine virtuelle (comme pour Java par exemple)

Si l'environnement de développement le permet, une même implémentation peut produire plusieurs services exécutables pour des cibles de génération différentes.

Exemple : point d'entrée dans une librairie dynamique windows

4.7.2Unité de configuration logicielle

L'unité de configuration logicielle représente la plus petite partie de logiciel insécable à installer sur un site de production. Elle contient un ou plusieurs services exécutables.

Exemple : une librairie dynamique windows, avec son fichier de paramètres, ses fichiers bitmap, son fichier d'aide en ligne, etc.

Généralement, une unité de configuration logicielle (UCL) correspond à une classe/module. Mais des outils de génération peuvent proposer de fabriquer des UCL qui contiennent plusieurs classes, ou inversement qui ne contiennent qu'une partie des services d'une classe/module.

4.7.3Configuration logicielle

Une configuration logicielle désigne un ensemble d'unités de configuration logicielle construit pour une configuration système donnée.

Ex : l'ensemble des librairies dynamiques de l’application "Accueil Client" pour Windows 95 représentant sa partie cliente

Une configuration logicielle est un concept récursif.

Lors du déploiement, chaque configuration système du SI va recevoir une copie de la configuration logicielle qui lui est adaptée.

Les différents niveaux de regroupements sont définis par l'équipe d'intégration en fonction de critères qui optimisent à la fois les procédures de déploiement et les performances des logiciels installés. Par exemple, l'équipe d'intégration peut décider qu'un package donne lieu à la création d'une configuration logicielle par type de configuration système. (mais ce choix reste ouvert., si des optimisations imposent d'autres regroupements)

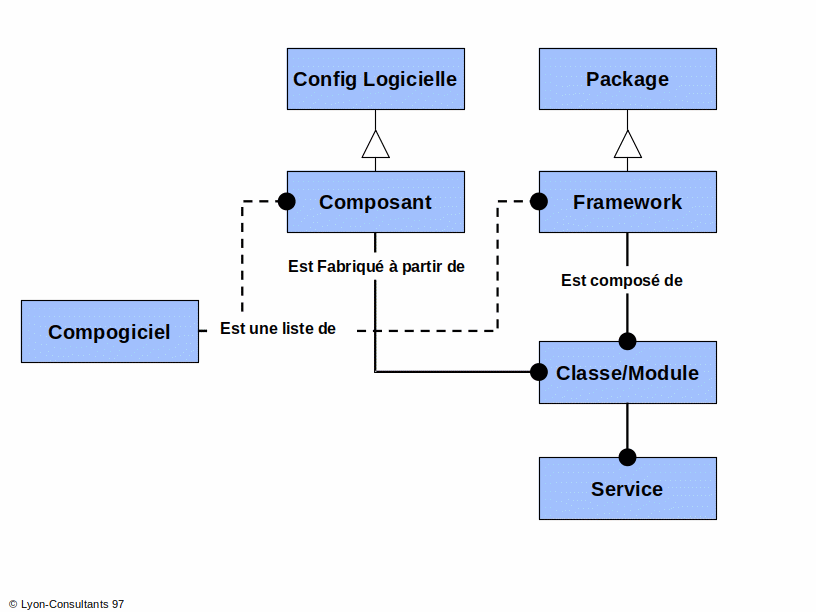

4.7.4Composant

Un composant est un élément de logiciel réutilisable par appel.

Il est constitué par une configuration logicielle ainsi que la signature et la documentation d’utilisation des services contenus dans celle-ci.

Un composant est destiné à être réutilisé par des développeurs d’applications par appel. On parle aussi de boite noire.

Exemple : Le composant « Alerte » C++ comprend les services d’alerte (Information, Erreur, avertissement, question), la signature de ces services ainsi que leur documentation d’utilisation.

4.7.5Configuration Système

Une configuration système désigne un type de matériel sur lequel est lancé un système d'exploitation. Cette configuration possède et gère des ressources qui sont de type matériel (cartes, espace disque) et de type logiciel (SGBD, bureautique, ...)

Une configuration système reçoit une configuration logicielle adaptée.

Une station de travail, un serveur local, un serveur départemental, un mainframe sont des configurations systèmes.

Pour l'exécution des tâches qui lui sont confiées, une unité possède (à titre exclusif ou partagé) un ensemble de configurations systèmes.

4.8La vision "Production"

4.8.1Unité de travail

Une unité de travail est un enchaînement consécutif et ininterrompu de fonctions effectivement exécutées par la même ressource.

En général le déroulement d’une tâche s’effectue dans une seule unité de travail. Mais avec la notion de suspendre/reprendre, une même tâche peut être exécutée en plusieurs unités de travail par plusieurs ressources différentes.

Ce sont les tâches que l’on informatise, et pas les unités de travail.

Exemple : la saisie de la commande n°675 par l’agent DUPONT est une unité de travail.

4.8.2Unité de Structure

Une unité représente un élément de la structure de l'entreprise : direction régionale Ile de France, agence St Lazare, service accueil Montparnasse, service comptabilité, etc. Une unité est un concept récursif : une unité composite est elle même formée d’unités.

Une unité a accès à un ensemble de systèmes pour l'exécution de ses tâches informatiques. Certaines lui sont dédiées, d'autres sont partagées entre plusieurs unités.

4.8.3Poste

Un poste est une unité à laquelle on peut affecter une ou plusieurs ressources.

Exemple : la ressource "Employé" Mr Dupond est associée au poste "Accueil Agence St Lazare", etc.

4.8.4Ressource

Une ressource peut être un utilisateur, un système, un traitement batch, une transaction aveugle (Mise en file d’attente d’une impression)..

4.8.5Système

Matériel installé et équipé d’un système d’exploitation et d’une configuration logicielle.

5L’architecture

5.1Résumé

Le terme « architecture » englobe :

On peut classer les logiciels réutilisables de l’architecture des services et du métier suivant 5 niveaux. Ce sont les niveaux de la réutilisation qui permettent de structurer les services réutilisables de l’architecture des services et du métier. Les différents niveaux sont, du plus technique au plus proche du métier : extensions à l’AGL, services de base, services d’organisation du travail, services métier génériques, services métier spécifiques. Les applications réutilisent l’ensemble de ces services.

5.2Les différentes parties de l’architecture

L'architecture désigne tous les éléments matériels, logiciels ou méthodologiques qui peuvent être mis en commun entre toutes les applications informatiques d'une entreprise. Elle est constituée de :

5.2.1Architecture du métier

L’architecture du métier regroupe la définition de concepts du métier, des modèles classe/relation et des services métiers spécifiques et adaptés à l’activité de l’entreprise ainsi que des services métiers communs à tous les métiers tels que gestion de personnes, d’adresses, d’infrastructure, etc. Cette architecture du métier fournit un langage commun à l'ensemble des acteurs d'un SI. Grâce à une architecture du métier implémentée sous forme de classes et modules, le taux de réutilisation peut atteindre, voire dépasser, les 70%.

5.2.2Architecture des services

L’architecture des services est une banque de composants logiciels réutilisables intégrant des services techniques généraux comme les mécanismes d'accès aux données, de gestion de listes, de services de recherche, des modèles d'ergonomie, des services d'impressions, mais aussi des services fonctionnels généraux plus fonctionnels comme un système d'habilitation, des services de journalisation, des services de gestion d'un workflow (mise en suspend, reprise d'un traitement, transmission d'un dossier, suivi d'événements, etc.).

5.2.3 Architecture Middleware

L’architecture middleware définit et fournit les mécanismes à utiliser pour répartir l’exécution des services dans l’espace (adressage, conversion de données, transactions réparties, etc.) et dans le temps (asynchronisme, message queuing, etc.). Les composants métiers et généraux de l’architecture métier et de l’architecture des services sont conçus pour fonctionner sur les différents middleware du marché (CORBA, DCOM, CGI, RMI…). L’architecture middleware isole le middleware effectivement utilisé des développements applicatifs en leur offrant des interfaces stables.

5.2.4Cartographie

La cartographie décrit la structure du système informatique par la description des flux inter-packages. Une fois les flux définis, il est possible de détailler chaque package de façon indépendante. La cartographie est concernée à la fois par les flux de mise à jour, et de restitution. La cartographie apporte :

5.2.5Environnement de développement

L’environnement de développement est constitué de l’AGL, des langages de développement, dictionnaires, du référentiel de gestion des configurations logicielles, des outils d’aide au développement, complétés par une approche méthodologique compatible avec ces outils. Il est souhaitable que l’environnement de développement soit aussi indépendant que possible de l’environnement de production afin de préserver l’indépendance par rapport aux technologies .

5.2.6Environnement de production

L’environnement de production est constitué des stations de travail multi-fonction, systèmes d'exploitation, SGBD, moniteur transactionnel, réseau de télécommunication, ...et des outils d’administration.

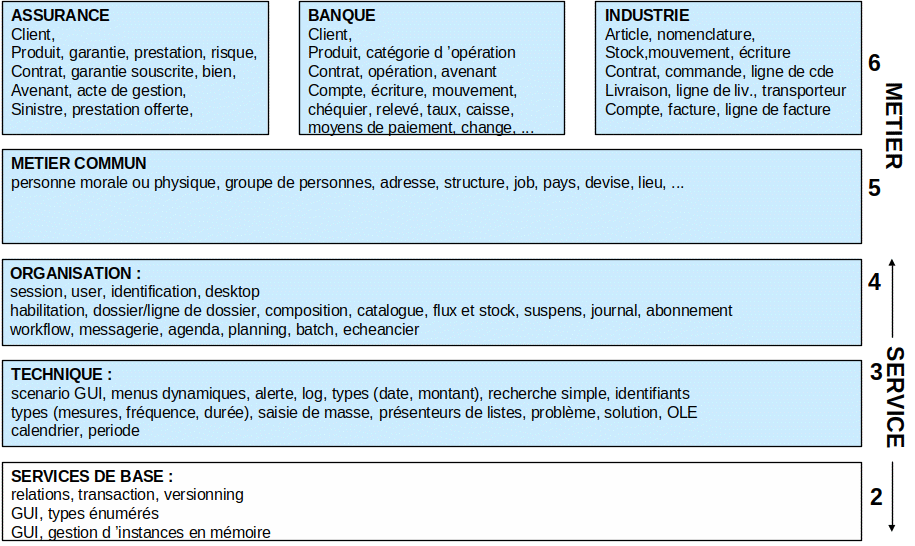

5.3Les niveaux de la réutilisation

Les architectures du métier, des services et du middleware offrent un cadre d'accueil pour le développement d'applications : ils contribuent à la réalisation d'applications performantes, optimisées (ou aisément optimisables) et favorisent l'indépendance vis à vis des technologies employées et de l'organisation, c'est à dire de la façon dont sont, ou seront, organisés les utilisateurs des applications. L'ensemble des services réutilisables offerts à un développeur sont classés par niveaux. Les niveaux supérieurs réutilisent les services offerts par les niveaux inférieurs.

l
es niveaux de la réutilisation

6Développer des composants réutilisables

6.1Résumé

La démarche de conception de services réutilisables s’appuie sur une suite d’étapes clairement définies par rapport aux concepts évoqués au chapitre précédent et identifiant des livrables précis. L’application de cette démarche permet d’aboutir à des services fonctionnels réutilisables de haut niveau (architecture des services et architecture du métier). Les étapes sont les suivantes :

6.2Les étapes du développement d’une architecture

La démarche pour concevoir et développer des services réutilisables de haut niveau fonctionnel (architecture du métier) n’est pas dissociable des autres pans du système d'information : l'architecture middleware, les services techniques ou génériques, les développements applicatifs (processus).

Le schéma ci-dessous décrit le séquencement des principales phases du développement d'une architecture et de deux processus applicatifs qui la réutilisent. On présuppose que le choix de l'AGL et de l'environnement de développement a déjà été fait.

Les rectangles "clairs" représentent les phases qui interviennent directement dans la démarche de conception de services métiers réutilisables.

Ce schéma montre qu'il est fortement conseillé de paralléliser les différentes phases et en particulier de désynchroniser le développement des différentes architectures et le développement des applications.

6.2.1Définir la cartographie

La cartographie consiste à définir les principaux concepts du métier et à les ranger dans des packages. Le langage commun défini lors de cette phase va être utilisé dans la phase d'analyse d'un processus.

6.2.1.1Les livrables :

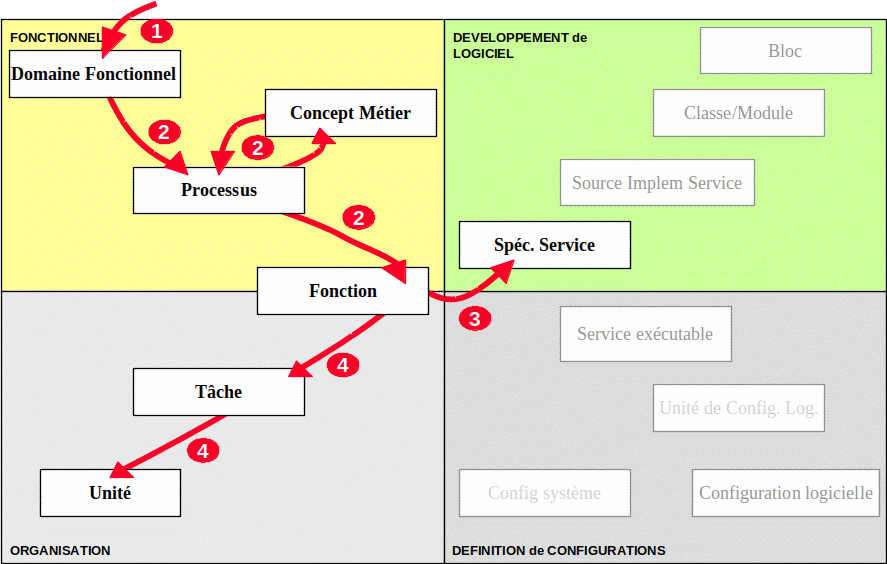

6.2.2Analyser un processus

Cette phase consiste à

Il est souvent intéressant de mener l'analyse d'au moins 2 processus en parallèle afin de garantir une plus grande réutilisabilité aux services métier identifiés.

6.2.2.1Les livrables

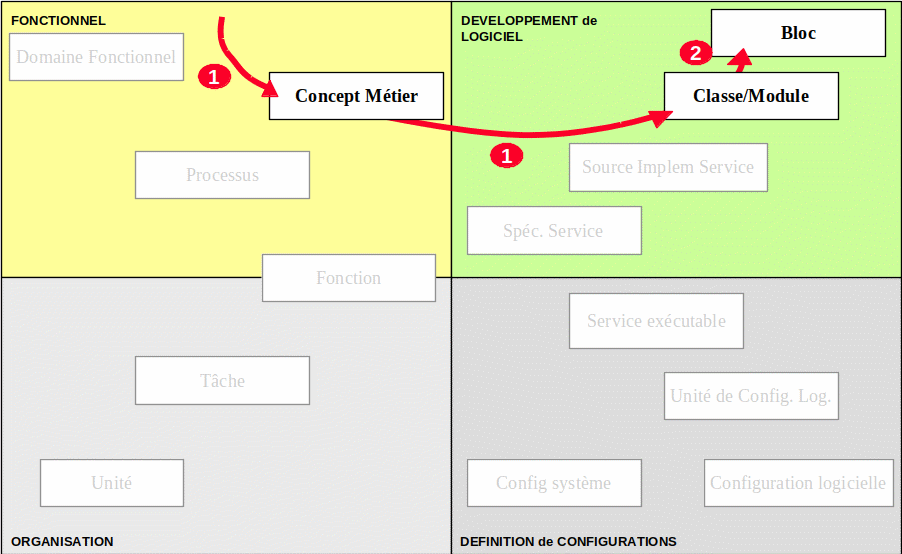

6.2.3Développer une architecture de métier

Ce développement s'effectue en plusieurs itérations qui se décomposent chacune en 4 sous-phases :

6.2.3.1Les livrables

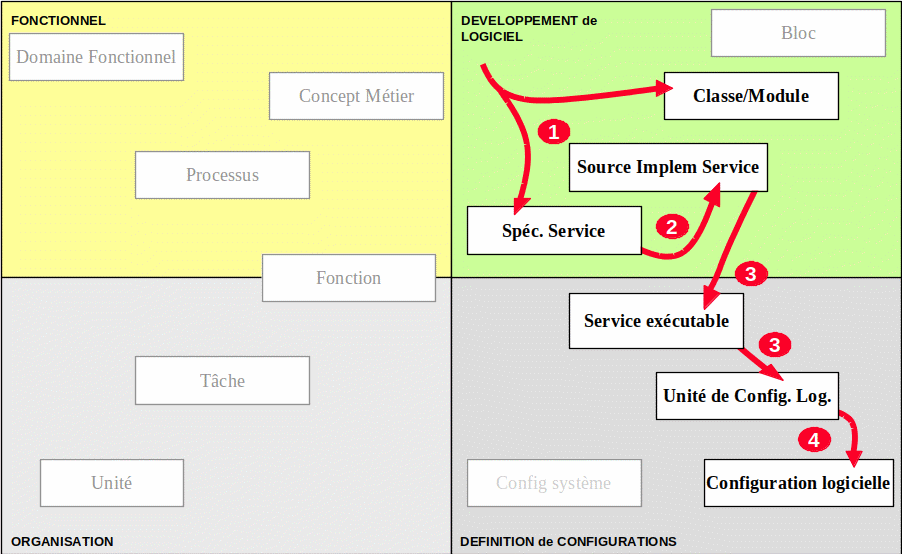

6.2.4Développer un processus applicatif

Cette phase est décrite en détail dans le chapitre suivant.

Lors de cette phase, on bénéficie des livrables des phases architectures, à savoir "développer une architecture de métier", "développer ou adapter des services techniques et génériques", et "définir et mettre en place une architecture middleware".

6.2.4.1Les livrables

A noter que les deux phases précédentes : "développer une architecture de services métiers" et "développer un processus" s'appuient sur des principes communs : itération, réutilisation, indépendance,...et sur des méthodes et outils communs (développement rapide par itération, règles de développement et de nommage, procédures d'intégration, etc.)

6.2.5Définir et mettre en place une architecture Middleware

Si cela n'est pas déjà en place, un projet doit être mené sur la mise en place d'une architecture middleware. Les principales fonctionnalités à mettre en place sont :

6.2.5.1Les livrables

7Développer une application

7.1Résumé

Le développement d’une application suppose que l’on dispose déjà d’une architecture, même minimale, et que la taille de l’application soit maîtrisable (4 à 5 personnes sur 1 an maximum). Le développement est décomposé en deux phases :

Une phase « Préparer » qui consiste en :

Une phase « Faire » décomposée en trois itérations successives qui permettent à la maîtrise d’œuvre d’affiner au fur et à mesure la conception et à la maîtrise d’ouvrage de procéder à des recettes intermédiaires. Une itération se décompose en :

La première itération de développement s’appelle « prototypage ».

A l’issue de la dernière itération, le logiciel est installé sur un site d’exploitation pilote sur lequel on procède à la validation finale.

Les modalités et les livrables de chacune de ces étapes sont clairement identifiés dans Edifice. L’approche itérative permet d’ajuster la réalisation aux besoins exprimés et de concrétiser rapidement.

Des outils d’aide au développement sont fortement recommandés pour accélérer le développement et l’intégration : Outil de mapping objet/relationnel pour automatiser le développement des accès aux bases de données et outil de gestion des configurations logicielles pour l’intégration.

7.2Principes généraux

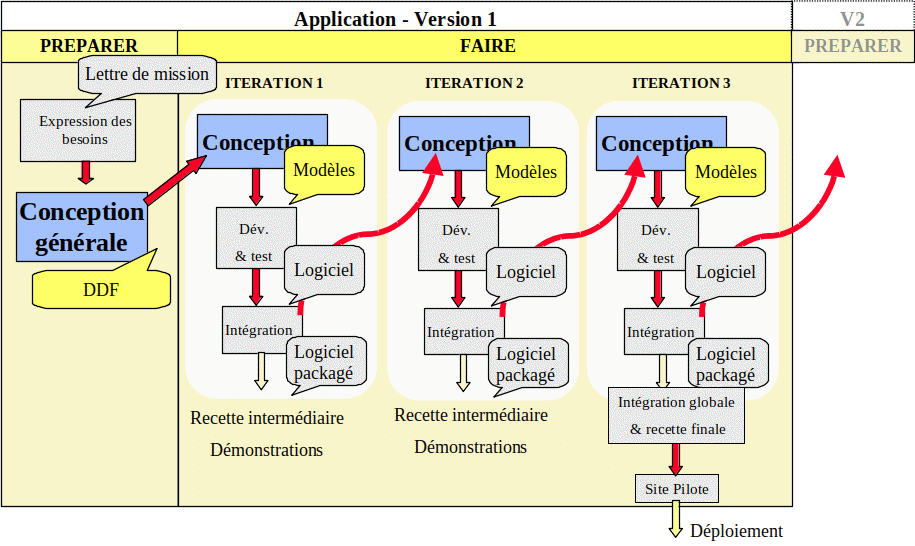

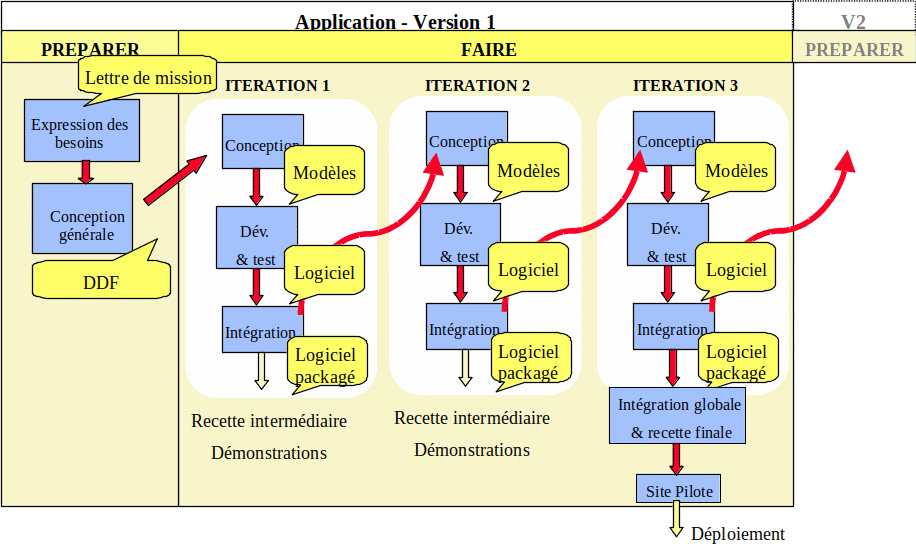

Le schéma ci-dessus décrit le processus général de développement d'une application après réception d'une lettre de mission, et plus particulièrement de sa première version. Cependant, on n'oppose pas maintenance et nouvelle application : chaque projet consiste en le développement de versions successives et respecte donc la même organisation et le même processus.

Chaque version est composée:

La phase "PREPARER" consiste, après réception d'une lettre de mission, à:

La phase "FAIRE" se décompose en itérations successives (2 à 4 en général).

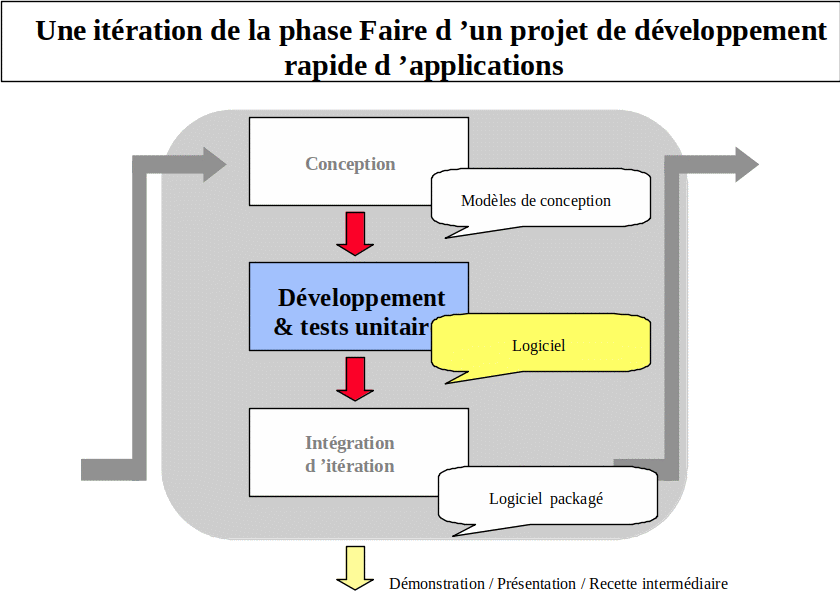

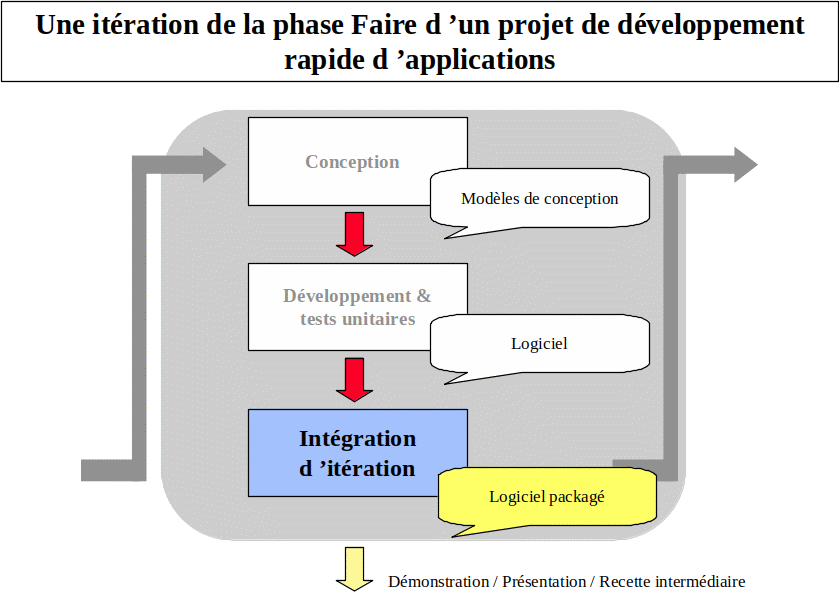

Chacune des itérations consiste à:

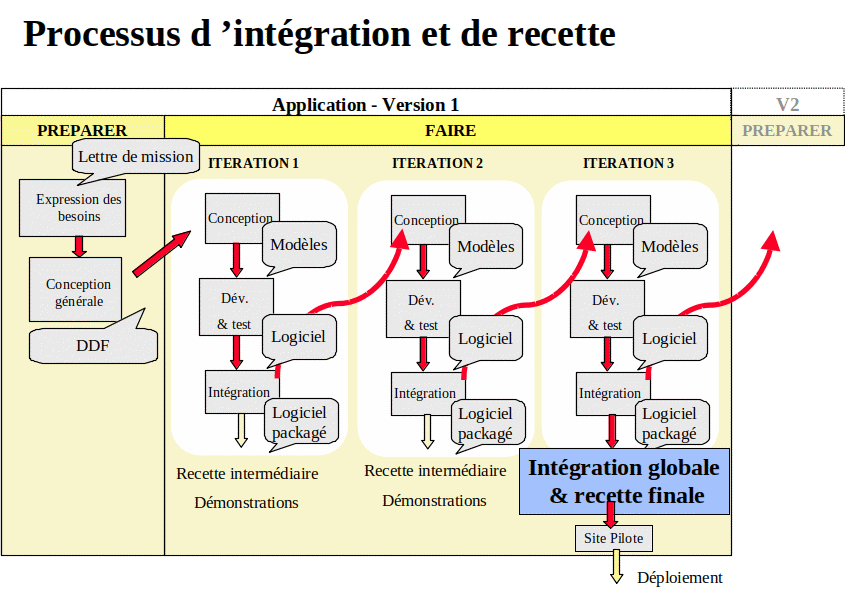

Après la dernière itération un processus d'intégration globale et de recette ainsi que la mise en place d'un site pilote sont à rajouter. Au delà, intervient une tâche de déploiement, mais celle-ci ne dépend généralement plus de la même maîtrise d'oeuvre .

7.2.1Approche Itérative

Au sein d’une version, les phases de conception et développement sont itératives : après chaque cycle on raffine à la fois la conception et le développement.

La succession des tâches correspond à une approche continue, plutôt qu’en marches d’escalier, ce qui suppose d’utiliser, si possible, un même outil pour la modélisation, le prototypage et le développement.

Cette approche est plus efficace que l’approche qui consiste à tout concevoir avant de commencer le développement. En effet un certain nombre de problèmes apparaissent en cours de développement : l’approche itérative permet d’ajuster la réalisation aux besoins exprimés. Elle permet aussi de concrétiser rapidement.

Après deux ou trois itérations il est recommandé de mettre en production, même si toutes les fonctions ne sont pas encore disponibles, pour offrir rapidement un premier niveau de service à l’utilisateur final, et de recueillir rapidement ses premières réactions.

La première itération de développement s’appelle " prototypage ".

7.2.2Pré-requis : disposer d'une architecture

L’utilisation d’une architecture est le meilleur garant de la cohérence des versions successives d’une application.

A titre d’exemple, si l’on cherche à reconstruire un système comptable il faut s’assurer que les classes " compte ", " écriture "," personne ", " unité " sont bien définies : il est alors possible de développer sous forme de versions successives un système comptable cohérent sans que l’on soit contraint au préalable à une analyse détaillée de ses différents modules : il n’est pas nécessaire de contraindre les utilisateurs à une définition exhaustive de leurs besoins avant de faire.

En plus de la connaissance architecture, l’équipe qui souhaite appliquer la présente méthode est formée aux principes de la conception orientée objet.

7.2.3Une application maîtrisable

Le terme « application » est ambigu car il peut être vu comme un ensemble de packages logiciels, un ensemble de fonctionnalités, un ensemble de tâches réparties dans le temps et l’espace ou encore un ensemble de code source. Nous l’emploierons içi dans le sens « cartographique » du terme, c’est à dire d’un ensemble de packages à réaliser.

Il faut découper le système informatique de façon suffisamment structurée pour que l’application soit réalisable en un an maximum par une équipe de 4 à 5 développeurs au plus. Au delà, il est généralement nécessaire d'envisager un redécoupage du projet et de définir précisément les relations entre chacune des applications en utilisant les concepts de cartographie.

7.3Les processus du développement

7.3.1La définition des Besoins

Dans un projet de développement rapide d'applications, la phase Préparer est constituée de deux processus:

Le premier processus est sous la responsabilité de la maîtrise d'ouvrage. Elle assure le recensement des besoins qui doivent être couverts par l'application à développer et elle en fixe les priorités.

7.3.1.1Tableau récapitulatif

Entrée

En général, aucune entrée n'est nécessaire à la définition des besoins, sauf spécifications issues d'un logiciel préexistant interne ou externe.

Livrables

Trois types de livrables doivent être produits :

un premier qui exprime la cible à atteindre ( le "quoi obtenir" ) qui sert par la suite comme base de travail pour les tâches ultérieures de conception et de développement. Il est composé de la liste des processus qui décrivent les grandes fonctions, leur enchaînement, l’événement déclencheur, et certaines règles de gestion et d'un cahier des charges qui est la description d'une décomposition des processus en fonctions élémentaires. Il est complété par le glossaire des nouveaux concepts employés.

un deuxième qui rappelle la raison de ce développement (le "pourquoi") et qui restera le document de référence pour justifier la réalisation de cette application. Il décrit les gains de productivité attendus, le nouveau produit à lancer, ou explique que l'application actuelle est vieillissante, obsolète, etc.

un troisième qui définit les contraintes du projet à respecter: il précise les délais, le budget, l'utilisation imposée d’une infrastructure en place et/ou d'une architecture

Validation

Vérifier la bonne utilisation du vocabulaire de l'architecture du métier et des concepts d'analyse mis en place par l'architecture ( comme par exemple "processus", "flux", "exécution', etc.)

Vérifier l'indépendance vis à vis de l’organisation ( comme par exemple ne pas tenir compte de la structure actuelle des services de l'entreprise) ; le regroupement de fonctions en tâches attribuées à des utilisateurs doit pouvoir être fait a posteriori pour s’adapter à différentes formes d’organisation sans remettre en cause l’analyse du processus, et donc le logiciel

Vérifier que les priorités sont clairement établies

S'assurer de la compréhension du besoin (le maître d'œuvre - informaticien - ne connaît pas toujours très bien le métier) et que ces besoins sont mesurables

Méthode

Les utilisateurs expriment leurs besoins en langage naturel en respectant le langage de l’architecture du métier. Il ne décrivent pas l'organisation ou le détail des entrées ou des sorties. Ils définissent les entités manipulées et décomposent le cycle de vie de chaque entité en états, événements et fonctions

Respecter l'ordre : découpage en domaine fonctionnel (récursif), décomposition d'un domaine fonctionnel en processus, Décomposition d'un processus en fonctions (récursif) cf. "Développer des composants" pour l'aspect plus concret

Métrique

Aucune métrique ne peut être définie car l'expression des besoins est spécifique à l'application à développer

Outils

Traitement de texte

Acteurs

Le principal acteur est le maître d’ouvrage puisque c'est lui qui est chargé de fournir les livrables .

Le maître d'œuvre doit être présent pour la validation : vérification de la bonne utilisation de l’architecture du métier et des concepts.

Durée

Quelques jours à un mois (si une durée plus longue s’avère nécessaire, il convient sans doute de découper l’application envisagée en plusieurs lots).

Conseils

Dans une approche itérative, il faut éviter d’être trop détaillé : pas de dessins d’écrans ou d’imprimés, pas de modèles de données autre que ce qui est nécessaire pour l'architecture du métier (définitions, relations et identifiants)

7.3.2La conception

Dans un projet de développement rapide d'applications, le processus de conception se fait en partie lors de la phase « Préparer » (permettant d'aboutir à la Décision de Faire) puis, de façon itérative, lors de la phase « Faire » (permettant d'affiner au fur et à mesure les modèles).

De manière générale, le processus de conception doit permettre :

7.3.2.1Règles de conception

Il est recommandé que la conception suive le cheminement suivant (Les concepts sont définis dans le chapitre précédent sur le développement de composants) :

7.3.2.1.1Design : la vision "services".

Identifier les processus, et décomposer en fonctions

Identifier les classes qui doivent accueillir les fonctions

pour chaque classe de flux d’entrée séparer

Définir les noms des services essentiels d’une classe.

Définir les attributs essentiels d’une classe.

Définir les API des services

7.3.2.1.1.1Recommandations :

Respecter l'architecture et l’environnement de développement : attention au "spécifique".

Ne pas hésiter à itérer entre les deux modèles : héritage et classe/relation.

Lancer un prototype si architecture disponible, ce qui permet d'alléger la DDF.

Ne pas polluer la robustesse du logiciel par une optimisation prématurée

7.3.2.1.2La logique d’utilisation

On ignore à ce niveau les fonctions périphériques (saisie/restitution) et la répartition dans le temps et dans l'espace (voir dans les phases suivantes).

Pour chaque service, définir les systèmes périphériques (serveur externe , serveur d'impression) qui sont en relation, pour évaluer les développements associés.

7.3.2.1.2.1Recommandations :

Ne pas chercher à définir la décomposition des tâches entre acteurs : elle doit pouvoir évoluer indépendamment des logiciels

Une même classe peut être constituée par des canaux différents : conserver une exécution commune

Penser à tous les systèmes: station multi-fonctions, minitel, serveur Web, host, serveur professionnel,.. et à tous les acteurs : personnel interne, clients, partenaires, fournisseurs, réseaux de distribution, ...

L'objectif est de bien définir les systèmes et les services d’accès; les acteurs ne sont cités que parce qu'ils permettent d'aider à identifier les systèmes périphériques

7.3.2.1.3Répartition dans le temps : synchrone, asynchrone et batch

Définir le mode d'appel de chaque service : quand l'appelant attend des données en réponse pour poursuivre, le service ne peut être que synchrone; sinon il peut être synchrone ou asynchrone.

Pour chaque service asynchrone : événement technique déclencheur : file d'attente, échéancier, lancement batch, état d'un batch de production

Faire apparaître les données de flux intermédiaires

7.3.2.1.3.1Recommandations :

Respecter l'architecture et l'environnement de développement : attention au "spécifique".

Ne pas polluer la robustesse du logiciel par une optimisation prématurée

7.3.2.1.4Répartition dans l'espace : le client-serveur

Localisation des données et des services en évaluant les besoins de redondance pour des raisons d'autonomie ou de performance.

7.3.2.1.4.1Recommandations :

Penser les échanges en mode service à service et non en SQL réparti (pb de performance, coexistence avec les bases existantes, liberté de choix SGBD et Middleware)

Ne pas polluer la robustesse du logiciel par une optimisation prématurée

7.3.2.1.5Le prototype

Cette phase est optionnelle. Elle permet cependant d’alléger considérablement les autres phases si elle est réalisée.

Développer en parallèle aux autres phases de cette étape, un prototype qui illustre le résultat à obtenir : en terme fonctionnels (vision utilisateur) et en termes organiques (vision développeur)

installer l'architecture et l'environnement de développement sur la plateforme technique

développement du prototype par itérations d'un mois

7.3.2.1.5.1Recommandations

Se concentrer sur l'essentiel : les nouvelles classes, mais ne pas chercher à détailler tous les attributs et services : donc difficile de définir un jeu d'essai exhaustif

L'efficacité du prototype dépend de :

Il faut qu’il y ait acceptation du jeu de compromis entre souhaits fonctionnels et coût de développement.

7.3.2.1.6La migration

Définir en parallèle à la définition de la DDF et au développement du prototype, la ou les migrations pour passer du système actuel au système cible.

7.3.2.1.6.1Recommandations

Il est impossible de concevoir une migration si la cible n'est pas déjà décrite dans le plan informatique d'entreprise

Commencer par formaliser la vision source et cible de la cartographie et de l'architecture

Désynchroniser la bascule des données et des traitements

Vérifier si les applications actuelles accèdent aux données actuelles par une interface standard. Si non, il vaut mieux commencer par basculer les traitements avant de basculer les données

7.3.2.2La décision de faire (DDF)

Voir plan type d’une DDF en annexe.

La décision de faire (ou DDF) est un document fourni par la maîtrise d'œuvre à la maîtrise d'ouvrage permettant à cette dernière de décider ou non de poursuivre le projet, éventuellement d'amender la lettre de mission.

Elle permet aussi de décomposer les projets trop importants en projets plus petits. Dans ce cas, il faut rédiger la lettre de mission du sous-projet : le sous-projet travaille pour la maîtrise d'œuvre du projet principal qui en assure donc la maîtrise d'ouvrage.

Dans certains cas, la DDF peut préconiser de compléter la lettre de mission d'un projet déjà existant, sans avoir besoin de créer un nouveau projet.

La DDF doit au moins comporter:

7.3.2.2.1Recommandations :

Ne pas décrire dans la DDF ce qui est déjà décrit dans l’architecture. Inversement, respecter l’architecture et l’environnement de développement : attention au " spécifique ". Faire ressortir la part de l’architecture qui est réutilisée pour l’application.

Réaliser un prototype permet d’alléger la DDF dans le cas des applications de taille importante. Eventuellement présenter des alternatives du type :

Développement spécifique ou utilisation d’un progiciel (attention aux problèmes d’intégration)

Développement sous la nouvelle version de l’architecture ou sous la précédente (le cas échéant)

Proposer un site de béta-test représentatif et positif (ouvert à la nouveauté).

Penser à la formation des développeurs.

Eventuellement, formuler des demandes d’évolution à l’architecture.

En en-tête de la DDF, mentionner le nom du projet et ceux des rédacteurs de la DDF (responsables utilisateurs et informaticiens). Indiquer également la date à laquelle il faut que la décision soit prise, si l’on veut que les délais précisés au chapitre " le planning " soient respectés

7.3.2.3Tableau récapitulatif

Entrée

Le document d'expression des besoins fourni par la maîtrise d'ouvrage et décrivant la cible à atteindre ( "le quoi fournir") et la liste des processus

Livrables

A la 1ère itération, la " DDF " (Décision De Faire) qui suit un plan standard et représente la synthèse de la conception. Elle comporte plus ou moins l'état d'avancement de la conception, son but étant principalement de fournir suffisamment d'éléments pour permettre une décision sur la suite du projet

Les différents documents permettant de formaliser l'application: modèle classes/relation, l'héritage entre les classes, le détail des processus et fonctions permettant la prise en compte de nouveaux services et éventuellement le détail de l'organisation ("qui fait quoi"). Le résultat détaillé de la conception peut être le début du développement si l’outil de conception est le prolongement de l’outil de développement

Validation

La validation de la conception est réalisée conjointement par la maîtrise d’ouvrage et la maîtrise d’œuvre à travers une revue de conception. A chacun de décider quel degré de précision doit atteindre ce document pour le présenter à sa hiérarchie, et quel niveau de hiérarchie informer.

Méthode

Règles de conception (Voir ci-dessus)

Métrique

Voir chapitre sur les estimations et métriques

Outils

Upper Case

Traitement de texte

Acteurs

Maître d’œuvre

Durée

8 jours à trois mois

Conseils

Si la charge évaluée est trop importante (plus d’un an avec 4 à 5 développeurs), il faut redécouper l’application en applications plus petites, ce qui suppose de remonter au niveau cartographie. Cette phase ne doit pas détailler toutes les données et services : elle doit être cependant suffisamment l'être pour aboutir à une évaluation précise des moyens nécessaires pour développer l'application.

Si l’AGL choisi et utilisé dans les tâches de développement n’est pas objet, il faut approfondir la phase de conception, en particulier dans le domaine du modèle de données

7.3.3Le développement et les tests unitaires

Dans un projet de développement rapide d'applications, la phase « Faire » est réalisée par itérations successives. A chaque itération intervient un processus de développement et de test unitaire du logiciel. Chaque itération apporte une augmentation des fonctionnalités couvertes et une amélioration des caractéristiques techniques, jusqu’à obtenir le résultat voulu.

A chaque itération, il faut avoir en entrée une définition précise des objectifs fonctionnels et techniques attendus pendant cette itération. Ce sont ces objectifs qui devront être validés en fin de processus. Par exemple, lors de la première itération,

Lors des itérations suivantes, progressivement on peut étendre les objectifs :

7.3.3.1Règles de développement :

Il est recommandé de suivre l’ordre suivant lors des phases de développement :

7.3.3.2Tableau récapitulatif

Entrée

La décision de faire (DDF)

Les objectifs fonctionnels et techniques de l'itération en cours

Le logiciel de l'itération précédente (sauf pour le prototype)

Livrables

Les modules sources et exécutables de services, de classes, de fenêtres. Les jeux d'essais pour les tests unitaires.

De plus, à la dernière itération :

  • la documentation technique pour la maintenance de l’application

  • les jeux d’essai complets et les règles de recette

  • les aides interactives

Validation

Revue par la maitrise d’oeuvre: vérification du respect des règles de développement, revue de code, d'ergonomie, vérification du respect des règles de nommage

Revue par l’équipe d’architecture : vérification de la bonne utilisation des composants d’architecture

Méthode

Règles de développement (voir plus haut)

Règles de nomenclature et de nommage propres à l’entreprise

Check-list des revues

Métrique

Métrique pour évaluation de charges d'une application basée sur une analyse objet

Principes de mesure de la réutilisation

Outils

AGL et/ou langages de développement. L'outil choisi reste le même pendant toutes les itérations, en particulier lors de la réalisation du prototype.

Services d’architecture

Gestionnaire de versions et de configurations logicielles

Générateur de stubs : pour interfacer la couche middleware

Outil de rédaction des aides

Outil de définition et d'automatisation de jeux et de scénarios d'essai

Outil de documentation

Acteurs

Maître d’œuvre pour la réalisation

Maîtrise d'ouvrage pour l'accompagnement, la préparation des jeux d'essai, éventuellement la rédaction des aides en ligne

Equipe d'architecture pour le recueil de nouvelles demandes de composants, pour la fourniture de nouveaux composants, pour la validation de la bonne utilisation de l'architecture

Durée

3 semaines à 3 mois à chaque itération

Conseils

Se concentrer beaucoup plus au début sur la réalisation d’interfaces stables que sur l’implémentation des services (par exemple, pour un prototype, un service de tarification pourra renvoyer toujours la valeur de 100 FF : l’important est que son interface soit rigoureusement définie et que ce service puisse être appelé à chaque fois que le prototype en a besoin).

On peut faire les premiers tests avec une base intermédiaire locale qui n’est pas la base définitive

7.3.4L’intégration d'une itération et la recette intermédiaire

Dans un projet de développement rapide d'applications, la phase « Faire » est réalisée par itérations successives. A chaque itération intervient un processus d'intégration du logiciel développé.

A chaque itération, il existe une définition précise des objectifs fonctionnels et techniques attendus pendant cette itération. Ce sont ces objectifs qui doivent être contrôlés en fin de processus après assemblage de tous les composants logiciels. Ces composants proviennent de l'équipe en charge du développement de l'application mais aussi des équipes en charge du développement des composants d'architecture ( services techniques et métiers)

7.3.4.1Tableau récapitulatif

Entrée

Ensemble des services développés dans le cadre des itérations application

Ensemble des services d’architecture réutilisés par ces services applicatifs

Le plan de tests et jeux d’essais

Livrables

Application packagée destinée à une validation intermédiaire par la maîtrise d'ouvrage et pouvant servir également de démonstration à des futurs utilisateurs finaux ou au comité de pilotage

Check-list des points à améliorer lors de l'itération suivante. Y inclure les priorités

Validation

Les tests de recette intermédiaires ont été effectués et la majorité a donné des résultats positifs (la fin de cette phase est décidée par l’équipe d’intégration et la maîtrise d’ouvrage)

Validation fonctionnelle de l'itération par la maîtrise d'ouvrage : vérification de la couverture des besoins et du respect des objectifs de l'itération. Préparation des corrections à apporter pour l'itération suivante.

Méthode

Procédures d'intégration (utilisation des jeux d’essais, plans de test : fonctionnels, performances, stress, etc.) Cahiers de recette

Métrique

(inclus dans la métrique de développement d'une application basée sur une approche objet)

Outils

Gestionnaire de versions et de configurations logicielles

Outil d'automatisation des tests

Acteurs

Equipe d’intégration pour le packaging et les tests techniques (cohérence, robustesse)

Maîtrise d'ouvrage pour la recette fonctionnelle définitive

Maîtrise d'oeuvre en assistance

Durée

Une à deux semaines

Conseils

Eviter que les demandes d'évolutions ou de corrections émises en fin de recette intermédiaire viennent impacter fortement les objectifs ou le planning de l'itération suivante.

7.3.5L’intégration globale et la recette

Ce processus intervient dans la fin de la phase « Faire » d'un projet de développement rapide d'applications. A la fin de toutes les itérations de développement/test/intégration d'itération, ce processus consiste à préparer l'intégration globale de l'ensemble des développements dans un environnement proche de celui du site de production : applications interactives, chaînes batch, procédures de migration, batchs de chargement des bases, etc. Ce processus est réalisé essentiellement par l'équipe d'intégration. Les équipes de production participent pour prendre connaissance des nouveaux traitements à supporter.

Une fois l'application installée dans cet environnement, la recette est effectuée par la maîtrise d’ouvrage assistée par la maîtrise d'oeuvre pour corriger éventuellement les derniers problèmes.

7.3.5.1Tableau récapitulatif

Entrée

Ensemble des services développés dans le cadre de l’application

Ensemble des services d’architecture, y compris les couches middleware

Plan de tests et jeux d’essais

Les aides

Environnement de production

Livrables

Application destinée à la production

Guide utilisateur et aide (par la maîtrise d’ouvrage)

Enrichissement de l’architecture

Validation

Tous les tests de recette ont été effectués et ont donné des résultats positifs (la fin de ce processus est décidée par l’équipe d’intégration et la maîtrise d’ouvrage)

Méthode

Principes de tests (utilisation des jeux d’essais, plans de test : fonctionnels, performances, stress, etc.)

Métrique

(voir doc de FdV)

Outils

Gestionnaire de versions et de configurations logicielles

Acteurs

Equipe d’intégration pour le packaging et les tests techniques (cohérence, robustesse)

Maîtrise d'ouvrage pour la recette fonctionnelle définitive

Maîtrise d'oeuvre en assistance

Durée

Deux semaines à un mois

Divers


7.3.6Le site pilote

A la fin de la phase 'Faire' d'un projet de développement rapide d'une application, l’application est mise en production sur un site pilote qui va l’exploiter pendant cette phase pour décider si elle peut être diffusée ou non. L’application pourra être déclarée satisfaisante, si elle comporte les fonctionnalités indispensables et si elle respecte les critères de qualité.

Attention à ne pas retarder le déploiement parce que l’on a des idées d’amélioration : il faut raisonner par versions successives, c'est à dire penser "application évolutive" et non "application définitive".

7.3.6.1Tableau récapitulatif

Entrée

L’application et tout son environnement d’exploitation (outils logiciels, documentations, aides en ligne, support de formation des utilisateurs, des administrateurs, des exploitants informatiques, procédures organisationnelles, etc.)

Livrables

Document de compte-rendu de bonne fin du site pilote. Ce document tient lieu de décision de déployer l'application sur l'ensemble des sites de production

Demandes de modification ou d’évolution, (à prendre en compte dans un projet de développement d'une version ultérieure)

Evaluation de l’effort nécessaire pour le déploiement (formation, initialisation des données, ...)

Bilan de projet : celui-ci devra être comparé à ce qui était défini dans la DDF

Validation

Vérification de la qualité technique et fonctionnelle de l’application dans un environnement de production

Méthode

Voir le guide de recette dans Edifice

Voir le plan du bilan de projet

Métrique

Aucune

Outils

Traitement de texte

Acteurs

Utilisateurs du site pilote pour la validation fonctionnelle

Equipe de production pour la validation technique

Maîtrise d’oeuvre et maîtrise d’ouvrage en assistance, suivi et pour la réalisation du bilan de projet

Durée


Divers

2 semaines (application maîtrisable dans le cadre d’une architecture déjà testée et installée) à 3 mois (première application dans le cadre d’une nouvelle architecture)

7.4Les outils annexes

Des outils sont indispensables pour accélérer et rendre plus fiables les phases automatisables du développement d’une application.

7.4.1Dénormalisation Objet/relationnel

La dénormalisation consiste à s'affranchir d’un schéma de base de données souvent normalisé par l’outil de développement. Cette dénormalisation à pour objectifs :

3administration

3maintenance

3exploitation Infocentre

3batch

Le développement des applications repose sur une logique qui fait dans un premier temps abstraction des problèmes liés à l'accès aux données. Les applications devront être ensuite intégrer cette problématique pour pouvoir fonctionner en environnement de production sur un schéma de base de données dénormalisé.

Cette tâche de dénormalisation est gouvernée par des règles strictes et est très répétitive. L’utilisation d’un outil performant de dénormalisation permet à la fois d’accélérer une phase peu passionnante et d’éliminer les risques d’erreurs liés à une programmation manuelle.

7.4.2Gestionnaire de configurations

Il faut maintenir une relative indépendance entre environnement de développement et environnement de construction car une souplesse maximale doit être préservée en environnement de développement de manière à permettre:

Cela implique cependant la définition d'une interface claire d'échanges entre ces deux mondes. La fiabilité de ce processus peut être obtenue par une automatisation importante autour d’un référentiel de gestion des configurations qui joue ce rôle d’interface. Les risques d’erreurs inhérents à des opérations mettant en jeu un nombre important d’éléments livrés peuvent ainsi être éliminés. L’outil de gestion des configurations est le support principal de communication entre équipe d’intégration et équipes de développement.

Voir le chapitre sur la Gestion des configurations logicielles.

8Planification - Estimations

8.1Résumé

Edifice peut s’appliquer suivant deux approches :



Les métriques permettent d’estimer à priori la charge de réalisation ou de modification d’une application selon une approche architecture. Cette évaluation intègre les charges liées aux tests et à la validation utilisateur. L’estimation porte donc sur la livraison d’une application opérationnelle en production. Elle intègre aussi bien le développement de nouvelles applications (intégrant une première itération de prototypage) que la modification d'applications existantes.

Cette métrique d’estimation est basée sur le classement des classes développées ou des modifications à effectuer suivant leur niveau de complexité (simple, moyenne, complexe). Les temps de développement de chacune de ces catégories sont connus et peuvent être pondérés en fonction de l’outil de développement, de l’expérience des développeurs et de quelque facteurs annexes. Ces chiffres permettent très tôt d’aboutir à une estimation dont l’expérience montre qu’elle est précise à 20% près. Cet ordre de précision correspond aux évolutions possibles au cours du développement des éléments ayant servi comme hypothèses.

8.2Plannings types

8.2.1Planning type Top-Down

Une direction générale décide de se doter d'une architecture et donne à sa direction informatique les moyens de faire. Cette approche est difficile à vendre, mais efficace lorsque l'on finit par obtenir les moyens. Cette approche suppose d’aider la direction informatique à vendre la démarche à une direction générale qui s’intéresse rarement à cette problématique. Dans le cadre de cette approche, le développement d'une architecture se décompose en 4 étapes :

La durée totale est d’environ 6 mois si l’on s’appuie sur une banque de composants réutilisables pré fabriqués. En revanche, elle peut prendre jusqu’à deux ans si l’on part de zéro. Une fois l’architecture intégrée, les développements applicatifs peuvent commencer.

P
lanning type approche top-down

8.2.1.1Etape 1 – Pédagogie et décision de lancement

Présentation de la démarche.

Visite d’entreprises qui ont déjà abordé cette démarche.

Eventuellement : prototypage pour prouver que la réutilisation n’est pas un mythe, que les équipes informatiques existantes peuvent s’y adapter si on les accompagne dans le changement..

8.2.1.2Etape 2 – Choix techniques et préparation de l'environnement d'architecture

Au bout des premiers mois on doit avoir au minimum défini et installé tout ce qui est nécessaire pour que l'on puisse développer :

Ceci n'empêche pas de commencer tous les développements possibles pendant cette période.

8.2.1.3Etape 3 – Première version des composants

Les développements ou l’adaptation des composants ont lieu dans les équipes service et métier. Une formation aux développeurs d'application doit pouvoir être offerte rapidement. Une première version des composants doit être prête aussi vite que possible pour pouvoir développer une application pilote.

Cette phase est bien entendu réduite à sa plus simple expression si l’on dispose à priori de composants prêts à l’emploi qu’il suffit de personnaliser. L'intégration des composants est faite au fur et à mesure de l'avancement.

8.2.1.4Etape 4 – Application pilote

L’application pilote sert à mettre en situation les composants pour tester leur fiabilité et leur adéquation aux besoins métiers et applicatifs ainsi qu’à l’environnement technique. Le périmètre de cette application sera choisi avec soin : elle doit être représentative du métier et de taille raisonnable.

Les remarques issues du développement de cette application permettent de réaliser la seconde version des composants. A l’issue de cette phase, il est nécessaire de vérifier rigoureusement le bon fonctionnement de l'architecture avant mise en place. On procède donc à une intégration globale de l’architecture avant de la généraliser.

8.2.2Planning type Bottom-Up

Il est impossible de vendre l’idée d’architecture à la direction générale. La direction informatique expérimente l’approche architecture via une application qui fera tâche d’huile par la suite. L’architecture est donc progressivement construite à travers le développement d'applications d'une certaine taille. Cette solution est plus facile à vendre et le résultat plus rapide à obtenir, à condition de s'appuyer sur une banque de composants déjà disponibles puisqu’on ne peut pas justifier de l’investissement de composants à travers une simple application. C’est la voie la plus courante et elle est en général initiée par un prototype. Voir le chapitre sur le développement rapide d’une application pour plus de précisions.

Planning type de réalisation d’une application

8.3Métriques d’évaluation des charges

8.3.1Hypothèses

On se place dans le cas d’un planning standard de développement d’application composé de 4 itérations basées sur des cycles de n mois. La dernière itération correspond à l’intégration de production, recette maîtrise d’ouvrage, site pilote. (Voir Chap. développer une application)

Les charges prises en compte dans l’évaluation sont les suivantes :

Ne sont en revanche pas prises en compte :

On se place pour ces estimations, dans un contexte de développement d’une application de 6 à 18 mois, développée par une équipe de 1 à 10 personnes. On déconseille le développement d’application dont la version 1 doit prendre plus d’un an.

L’étape de cartographie a permis de définir l’application dont la charge peut être estimée avec les métriques présentées dans le cadre de ce document.

Les estimations qui suivent sont utilisables pour une application développée dans le cadre Edifice, ce qui suppose :

8.3.2Les éléments d’évaluation

8.3.2.1A partir de quels éléments évalue-t-on ?

On suppose qu'un ensemble de classes réutilisables (banque de composants) est disponible. Les éléments servant de base à l’évaluation sont :

8.3.2.2A partir de quand peut-on évaluer ?

La charge est évaluée à partir du modèle classe/relation associé, c'est à dire :

Ce modèle peut être obtenu après une étape de définition des besoins et de conception (Voir Décision de faire). Il n’est pas nécessaire de rentrer dans une définition des besoins détaillée (format des données, définition des écrans, présentation des impressions). Cependant, une première itération de développement avec comme livrable le prototype, permet d’affiner le modèle, et d’obtenir une meilleure qualité d'évaluation.

8.3.2.3Complexité d'une classe

Les classes décrites ici sont uniquement les classes développées par un développeur applicatif et non un architecte.

L’évaluation de la complexité d’une classe est basée sur :

Elément

Classe simple

Classe moyenne

Classe complexe

Variables

5 à 20

20 à 50

plus de 50

Fenêtres

1

jusqu 'à 3

Nombre élevé

Composition

2 liens max

3 à 5 liens

plus de 6, classes récursives (liens récursifs)

Méthodes

Uniquement des méthodes de contrôle de variable (en plus des contrôles de saisie)

nombreuses mais peu complexes

Nombre de méthodes applicatives élevé > 8, méthodes complexes

Héritage

hérite de beaucoup de chose mais personne n’en héritera

Oui, spécialisable par héritage

Forte, héritage d'un nombre important de classes d’architecture

Conception

Immédiate

Demande de la réflexion

difficile, en plusieurs itérations

Ergonomie

Simple

Standard

complexe

Répartition moyenne sur une application

45 %

35 %

20 %

Les répartitions moyennes dans un modèle classe relation incluant des composants réutilisables sont indiquées par expérience

8.3.2.4Complexité des modifications d’une classe

Elément modifié

Modif. simple

Modif. Moyenne

Modif. complexe

Variables

Aucune

Ajout et modification de quelques variables basiques ou liens simples

Ajout et modification de nombreuses variables basiques et liens évolués

Méthodes

Ajout et modification de quelques méthodes simples

Ajout et modification de quelques méthodes

Ajout et modification de méthodes complexes

Ergonomie

Modifications simples

Réorganisation des enchaînements...

Ergonomie spécifique

Accès SGBD

Sans impact

Révision localisée du mapping objet/relationnel

Révision complète du mapping objet/relationnel

Charge de modification nécessaire / charge de réalisation

20 %

40 %

60%

Les charges de modification correspondent à un pourcentage de la charge de développement global de la classe.

Outre les estimations données ci-dessus, la Spécialisation d'une classe existante correspond au développement d'une classe simple et la réutilisation d'une classe existante possède un coût nul.

8.3.2.5Facteurs de pondération

Une pondération des estimations peut être effectuée pour tenir compte de :

8.3.2.5.1Environnement de développement

La richesse de l'environnement de développement (richesse de l'AGL utilisé - support de l'héritage, productivité du développeur, travail en groupe, etc...) influence directement.

La référence de l’environnement de développement est Natstar, c’est pourquoi il possède un coefficient de pondération de 1.

Pour d’autres outils de développement, il est possible de calculer le coefficient de pondération grâce à la méthode d’évaluation des outils de développement. Cette méthode permet de noter chaque outil par rapport à NatStar pour en déduire le coefficient pondérateur.

8.3.2.5.2Expérience des développeurs

Un coefficient de pondération est à appliquer sur chaque développeur de l'équipe de développement, en fonction de sa formation et de son expérience.

Développeur débutant : La formation initiale d'un développeur débutant est de trois semaines. Outre cela, on considère que le coefficient de pondération à appliquer sur les trois premiers mois est de 0,45 Sur les deux mois qui suivent (4ème et 5ème mois), le coefficient à appliquer est 0,70. En résumé, un coefficient de 0,60 est à appliquer sur un développeur débutant pendant les cinq premiers mois du projet.

Développeur expérimenté : Le coefficient de pondération à appliquer sur un développeur expérimenté est de 1,5.

8.3.3Estimations des charges

8.3.3.1Chiffrage de conception d'une application

La méthode de conception utilisée repose sur l’analyse des classes métier, des flux et des processus. Les livrables de cette étape sont constitués de la DDF (voir plan type par ailleurs) et de l’arbre de classes.

Dans le cas de composants métier existants, la charge de conception se réduit à une charge d’adaptation. Les charges de conception présentées ici correspondent à une première version d’estimation. Elles seront affinées dans une prochaine version en fonction de la classification des classes en trois catégories (simple, moyenne et complexe).

8.3.3.2Chiffrage de développement Client

Les estimations des charges de développement présentées ici correspondent uniquement à des développements « client ». Les estimations des charges de développement en environnement client-serveur ne sont pas intégrées.

8.3.3.2.1Charges de développement des classes

Activité

Classe simple

Classe moyenne

Classe complexe

Prototypage

1j

2j

4j

2 itérations de développement

3j

6j

12j

Tests et pré-intégration

1j

2j

4j

Total

5j

10j

20j

Cette charge de développement permet de fournir des classes testées unitairement, préintégrées et prêtes à être livrées à l’intégration, elle comprend les charges de revues de code, de pré-intégration et de fourniture du document de livraison à l’intégration.

Elle ne comprend pas les charges liées à l’encadrement et à la conduite du projet.

8.3.3.2.2Charges de développement particulères
8.3.3.2.2.1Charge de développement d'une édition

8.3.3.3Charge d’intégration de production

La charge d’intégration de production de l’application est proportionnelle à la durée de développement de l’application. On conseille :

8.3.3.4Durée du site pilote

La durée du site pilote dépend de l’expérience de mise en production :

8.3.3.5Durée du déploiement

Le déploiement dépend de l’expérience de mise en production. Il est coûteux la première fois (installation et configuration des matériels, des réseaux...). Pour les livraisons suivantes (versions d’applications ou nouvelles applications), il est rapide dans le cas de l’utilisation d’outils de télédistribution de logiciels.

8.3.3.6Exemple

On suppose que l’on doit réaliser une nouvelle application composée d’une centaine de classes applicatives. On dispose pour ce faire de :

Tâche

Durée

Délai

Explication

Développement itératif

775 jours

10 mois

la répartition standard donne : 45x5 + 35x10 + 20x20

Intégration

120 jours

1,5 mois


Site pilote

240 jours

3 mois

C’est la première version de l’application

Total

1135 jours

14,5 mois


Au bout de 14,5 mois on disposera donc d’une première version de la nouvelle application validée par les utilisateurs et opérationnelle en production.

9Règles de développement, contrôle et mesure de la qualité et de la réutilisation

9.1Résumé

Des normes de développement sont obligatoires pour assurer la lisibilité et la maintenabilité du logiciel. Elles dépendent de l’environnement de développement qui permettra d’affiner des principes généraux de lisibilité et de règles de nommage.

Des revues de code sont effectuées par le maître d’œuvre pour s’assurer du respect de ces règles, de la bonne utilisation de l’architecture ainsi que pour identifier des composants réutilisables à intégrer à l’achitecture.

La mesure de la réutilisation est une forme de contrôle à posteriori qui permet  :

Cette mesure permet de mieux structurer les développements, de maîtriser les modifications apportées au logiciel et de diminuer au final les coûts d’évolution/maintenance. En outre, le taux de réutilisation donne des indications précises sur l’utilisation de l’architecture permettant ainsi d’affiner celle-ci.

En outre, ces mesures permettent de comparer les évaluations théoriques avec celles réellement obtenues. L’ajustement progressif des métriques permet une meilleure maîtrise des coûts de développement.

9.2Règles de développement

L’établissement de règles de développement est obligatoire pour assurer la cohérence, l’homogénéité et la lisibilité du code source produit par les membres d’une équipe de développement. Le respect de ces règles permet également d’assurer une utilisation correcte à la fois de l’architecture et de l’outil de développement.

Le respect de ces règles de développement est important car il permet :

Les règles détaillées sont dépendantes de l’outil de développement utilisé. On peut cependant indiquer des règles générales qui doivent être respectées et ajustées en fonction de l’environnement cible.

9.2.1Règles de nommage

Le respect de règles de nommage permet d’aboutir aux objectifs suivants :

Les noms sont donnés en anglais. On préfère toujours les noms longs et descriptifs, en limitant l’utilisation d’abréviations. On adopte la notation Hongroise : Minuscules/Majuscules, sans underscores.

NB : On considère que l’utilisation de noms longs et descriptifs réduit très largement les risques de conflit à l’étape d’intégration. On n’impose pas de préfixes ou suffixes sous formes de trigrammes ou de pentagrammes.

9.2.1.1Nommage des méthodes d’instance de classe et des paramètres formels

Objectif :Faciliter la compréhension des interfaces des services

La méthode et ses paramètres doivent être nommés dans un contexte d’utilisation, et non pas dans leur contexte d’implémentation. Ainsi, le nom d’une procédure correspondra donc généralement à un verbe à l’infinitif, et le nom de fonction doit décrire la valeur retournée, un verbe interrogatif est aussi admis pour les fonctions booléennes. Les méthodes d’encapsulation de variables sont précédées de Get et Set.

9.2.1.2Nommage des constantes, variables locales, attributs d’instances de classes

Les variables de type liste doivent être mises au pluriel.

Le nom d’une constante commence toujours par « c ».

Les paramètres et variables locales commencent par une minuscule.

Le nom donné à un attribut doit provenir de l’usage qui en est fait et non pas de son type.

9.3Revues de code

Les revues de code sont organisées périodiquement par le chef de projet informatique pour assurer un développement de qualité. Outre la vérification du respect des règles de développement sur un échantillon, les revues de code permettent de s’assurer que les composants d’architecture sont correctement utilisés, que la conception de l’application est correcte et que son comportement pour l’utilisateur final est satisfaisant.

En outre, les revues de code permettent de détecter dans les développements applicatifs les composants qui peuvent être remontés dans l’architecture.

9.3.1Analyse globale du modèle classe relation

Les différents points analysés sont les suivants :

Cohérence des classes par rapport à deux notions :

L'objectif de cette phase est d'évaluer la clarté des concepts et de leur définition. La correspondance entre une classe et le monde réel sera étudiée grâce au glossaire.

9.3.2Exécution des applications : vision utilisateur

Lors de l'exécution des applications, les points suivants sont examinés :

L'objectif de cette phase est de comprendre les enchaînements entre les différentes applications et d'appréhender la cinématique des applications.

9.3.3Principes généraux vérifiés sur un échantillon de classes

Sur un échantillon de classes, on vérifiera plus en détail les points suivants :

9.3.4Analyse des composants réutilisables

9.3.4.1Vérification de l'existence des composants généralement utilisés

Quels sont les composants massivement réutilisés :

principe d'identification

accès aux bases

capacité de personnalisation des méthodes de Racine

liste,versioning,rôle

desktop, contexte, session

Gestion des recherches standards

Gestion des relations

Types généraux : templates et classes associés

Archétypes et modèles de fenêtres (gestion de la saisie de masse)

Gestion des contrôles (de validité, de cohérence ...)

9.3.4.2Vérification de leur contenu quand ils existent

Les normes de développement à respecter sont les suivantes :



Les critères d'évaluation sont :

Modularité

bon découpage des méthodes

sources équivalents a deux pages maximum de code

Accès aisé aux composants

Bonne diffusion de l'information (documentation, browser)

Stabilité

Clarté

Stable

9.3.4.3Vérification de leur bonne utilisation

Le degré de réutilisation

critères d'évaluation entre le code spécifiques et le code réutilisé

9.3.5Analyse des classes applicatives (non réutilisées)

9.3.5.1Normes de développement d'une bonne classe

Les critères d’évaluation sont les mêmes que ceux du contenu d’une classe réutilisable.

9.3.5.2Analyse de la réutilisation :

9.4Métrique de la réutilisation

La mesure de la réutilisation permet de vérifier que les développeurs, confrontés à la réutilisation de composants en tirent réellement parti. En outre, cette mesure permet également d’évaluer la charge et les délais de développement ainsi que de mesurer la qualité des logiciels au travers des fonctionnalités suivantes :

9.4.1L'analyse des dépendances

Le développement de composants logiciels requiert une parfaite gestion des dépendances au sein des applications afin d’identifier avec précision et rapidité les impacts de modifications sur tel ou tel composant. L’analyse des dépendances inter-composants permet par ailleurs l’identification du code non utilisé dans l’application.

L’analyse des dépendances est fortement recommandée pendant les phases de développement et de modification des applications.

9.4.2Mesure du taux de réutilisation

Les principes de la mesure doivent être les suivants :

Grâce à l’indépendance de la valeur d’un composant, on dispose d’une unité commune qui permet la comparaison entre différents composants. L'analyse de l'évolution des taux de réutilisation des applications permettent de suivre l'évolution de la productivité et d’identifier les composants sur lesquels l'effort de réutilisation doit être amélioré ou d’éviter d’éventuels développements en double.

9.4.3Evaluation des charges de développement

La mesure de la réutilisation constitue également une base fiable pour évaluer les charges de développement des futures applications. Cette évaluation des charges de développement est construite autour de métriques qui pondèrent l ’effort de développement a priori. La mesure du taux de réutilisation et l’analyse de la structure du logiciel permettent ,jour après jour, d’ajuster vos propres métriques et de comprendre et maîtriser les temps de développement du projet.

10Gestion des Configurations Logicielles

10.1Résumé

La matière logicielle produite par les développeurs suit un processus de construction bien défini. Elle est livrée sous forme de blocs de développement à l’équipe d’intégration qui versionne et assemble des produits logiciels. Un progiciel est pris en compte sous la forme d’un bloc de développement.

Ces produits logiciels sont générés sous forme d’unités de configuration spécifiques à chaque cible de déploiement et regroupés en configuration logicielles qui sont distribuées sur les machines de production de l’entreprise.

Chacune de ces étapes est définie par des pré-requis qui doivent permettre de gérer et de tracer ce processus de construction et de diffusion avec rigueur, condition sine qua non du succès d’une architecture client/serveur distribuée.

10.2Enjeux

La gestion des logiciels est une fonction nécessaire et présente dans toute type d'organisation informatique. Mais, dans le cadre d'un projet d'architecture Client/Serveur distribuée, ce sujet revêt des enjeux majeurs :

10.3Concepts manipulés

10.3.1Bloc de développement

C’est la matière logicielle gérée par un chef de projet et son équipe. Cette matière logicielle est généralement constituée de plusieurs composants provenant éventuellement d'outils de développement différents. Le bloc de développement est l'unité de logiciel versionnée. Les liens entre logiciels (pré requis, API, incompatibilités, etc.) sont gérés au niveau de ces blocs.

10.3.2Produit Logiciel

Il s'agit d'un regroupement logique de blocs de développement. La décision de regrouper deux blocs est à la charge d'une fonction d'intégration et ne doit pas avoir d'incidence sur le développement ou l'évolution des blocs constituants.

10.3.3Unité de configuration

Un produit logiciel est généralement multi-cible. Une unité de configuration correspond à la matière logicielle d'un produit logiciel générée pour une cible donnée. Une cible peut être constituée d'un OS, d'un SGBD, d'un type de processeur, etc.

10.3.4Configuration logicielle

Une configuration logicielle est constituée de l'ensemble des unités de configurations à installer pour une cible donnée et pour une utilisation donnée.

On parlera de la configuration logicielle 'station de travail du guichetier version x' constitué des unités 'OS2', 'architecture pour OS2', 'application de guichet partie cliente OS2', 'bureautique pour OS2', etc.

La relative simplicité de la gestion d'un parc logiciel passe par une certaine cohérence dans les configurations logicielles des différentes stations, et donc par un nombre limité de configurations à entretenir ( de quelques unités à quelques dizaines)

10.4Processus de construction

Le processus de construction des logiciels se décompose en cinq étapes:

10.4.1Développement

Cette étape inclut les actions suivantes :

L'étape de développement présente les caractéristiques suivantes:

  1. On n'y manipule que des objets élémentaires (les "Blocs" et leurs "Composants") définis par leurs ressources internes et leur pré requis vis à vis d'autres Blocs. Il n'y a pas à ce stade de contrainte induite par l'intégration plus générale du Bloc dans un "Produit Logiciel".

  2. Tous les Blocs développés (Classes, Librairies, Modules C, ...) sont versionnés. Tout développement s'exécute dans le cadre:

Les progiciels sont traités comme des blocs de développement ce qui a pour conséquence:

Les objets livrés à l'étape d'"Intégration Produit" sont les Blocs de développement définis par leurs Nom (Ex. "CLIENT") et la Version Logicielle : (Ex. "V1.2")

10.4.2Intégration "Produit Logiciel"

Cette étape a pour objectif la construction de Blocs de type "Produit Logiciel"

Le responsable de l'Intégration Produit Logiciel constitue le Produit à l'aide d'un ou plusieurs Blocs de Développement en respectant les règles de construction . Les seuls contrôles réalisés durant cette étape concernent la résolution des pré requis entre Blocs de Développement.

Les pré requis du produit sont générés à partir d'une "union exclusive" des pré requis de tous les Blocs de développement qu'il contient auxquels s'ajoutent des pré requis externes:

10.4.3Intégration Système et Alpha Test

L'objectif de cette étape est la production de Configurations Logicielles complètes destinées à équiper les Systèmes de Production.

Une configuration logicielle est composée d'unités de configurations correspondant à toutes les couches logicielles :

Les actions réalisées durant cette étape peuvent être scindées en deux étapes :

10.4.3.1Génération des configurations

Tous les produits logiciels devant constitué une configuration sont générés pour la cible système choisie. Un produit logiciel étant généralement « multi-cibles », il génère autant d'unités de configuration que d'environnements cibles.

Par exemple: un produit représentant une application Client/Serveur générera deux unités de configuration: une unité "Serveur" (OS/2, UNIX) et une unité "Client" (OS/2, WINDOWS).

10.4.3.2Tests d'intégration de la configuration (ou AlphaTest)

Après distribution de la configuration désirée sur les systèmes (plates-formes) d'Intégration (en faisant appel au "Processus de Distribution"), un certain nombre de des tests Intégration/AlphaTest sont réalisés en vue d'une validation et d'une 'officialisation' (version) de cette configuration.

10.4.4Bêta Test

Cette étape comme la suivante n'est pas une "étape de construction" mais une "étape de validation". En conséquence les actions réalisées se résument à:

10.4.5Mise en production

Cette étape est essentiellement une "étape de distribution".

Son seul objectif étant la mise à jour des configurations des systèmes du Réseau Opérationnel par la (télé)distribution des configurations arrivées en phase finale de construction.

11Coexistence avec les systèmes en place

11.1Résumé

La gestion de la coexistence avec les systèmes en place est un passage obligé pour réussir une migration vers une nouvelle architecture. Une migration peut coûter cher car elle nécessite des développement spécifiques, des tâches de production informatiques supplémentaires voire la formation des utilisateurs.

Quelques recommandations générales permettent de définir une stratégie réaliste face à ce problème qui peut être très complexe :

11.2Principes de coexistence

Quelque soit la nature d’un nouveau système cible, il doit exister un chemin de migration réaliste pour y parvenir. Avant de décider de construire cette cible, il faut donc s'assurer qu'il existe une ou plusieurs migrations possibles, même si le détail du cheminement n'a pas à être défini immédiatement.

Le sujet est très complexe à cause de la multiplicité des combinaisons possibles , de la diversité des points de départ, et des priorités différentes pour chacun. Néanmoins un certain nombre de règles du jeu peuvent être définies pour simplifier le raisonnement.

Avant tout il faut bien assimiler les différences entre la solution actuelle et la cible en terme d'architecture.

11.2.1L’architecture du métier

Les différences entre ancien et nouveau système peuvent être les suivantes :

11.2.2L’architecture des services

La façon la plus propre de conduire une migration est de développer des interfaces définitives, et des implémentations successives, ce qui permet d’encapsuler les applications, anciennes ou nouvelles. Cette solution est de loin la plus propre, mais elle peut poser les problèmes suivants:

11.2.3Le middleware

Il faut bien sûr commencer par installer les nouveaux matériels qui doivent supporter les nouvelles applications. Par raison d'économie, il est souhaitable que ces nouveaux matériels supportent aussi les anciennes applications :

Le plus souvent, les nouveaux services ne tournent que sur les nouveaux matériels locaux qui sont en général plus puissants que les anciens (cas du remplacement des terminaux par des micros). Il est alors souhaitable que les anciennes applications puissent fonctionner sur le nouveau matériel local : en général par émulation de terminaux non intelligents.

Il est aussi souhaitable qu'il n'existe qu'un seul réseau de télécommunication, ce qui suppose qu'il existe sur système local et sur système central une couche capable de déterminer si les messages qui transitent sur le même réseau de télécommunication sont destinés aux anciens ou nouveaux services TP.

11.2.3.1Habillage

L'objectif est tout simplement de présenter les anciennes applications avec le nouveau look, sans rien modifier à ces applications anciennes (sauf éventuellement économie de transport des anciens masques d'écrans) : dans ce cas l'utilisateur dispose d'une présentation homogène. Pour réussir cette phase, ne pas oublier :

La technique consiste à intercepter le flot de données TP pour le présenter selon la nouvelle interface utilisateur. On peut aussi imaginer, pour améliorer le temps de réponse, de purger le flot de données des masques d'écrans, si l'ancien système permet d'effectuer cette opération sans être obligé de modifier chaque application.

Cette méthode ne change rien sur le fond. Elle est simplement plus confortable pour l'utilisateur, mais l'intégration est fictive : les données et les services sont complètement indépendants.

Mais la partie la plus difficile reste la nécessité de communication interactive et sécurisée entre systèmes différents.

Si la mise à jour n'est pas nécessairement immédiate, on peut gérer des copies de fichiers dans chaque monde, qui sont périodiquement rafraîchies. On peut aussi prévoir des interfaces d'accès direct d'un monde dans l'autre, ce qui est un peu plus compliqué, en consultation.

Le problème se complexifie lorsque la mise à jour doit être faite en temps réel. Une étude spécifique est alors nécessaire. Ce thème est approfondi dans la partie suivante concernant la migration des applications.

11.2.4Les applications

11.2.4.1Applications transversales et applications produits

On peut partager les applications en 2 grandes catégories :

Les applications produits peuvent basculer produit par produit sans de grandes difficultés : on peut faire vivre simultanément des applications dans les 2 mondes.

La tâche est plus difficile pour les applications transversales. En effet elles sont communes aux applications produit des 2 mondes. Plusieurs cas peuvent se présenter :

11.2.4.2Lecture de données générées par des applications transversales

Dans ce cas il s'agit essentiellement d'un problème de fraîcheur d'information.

Si la fraîcheur d'information nécessaire tolère une mise à jour quotidienne ou hebdomadaire ou mensuelle, il suffit de générer des copies de données dans l'autre monde.

Si la fraîcheur d'information nécessaire ne le permet pas, il faut bâtir des mécanismes middleware qui permettent à ancien et nouveau systèmes de communiquer.

11.2.4.3Génération de données vers les applications transversales

Dans ce cas, il s'agit d'un problème de fraîcheur de mise à jour.

Si la mise à jour peut être différée, il suffit d'emmagasiner les données avant de les transmettre aux chaînes batch de l'autre monde (un travail de conversion de données peut être nécessaire entre temps).

Si la mise à jour doit être immédiate, il faut des mécanismes d'échange interactif entre les 2 mondes qui sont en général particulièrement délicats, et pour le moins très coûteux.

11.2.5Depuis la périphérie vers le centre

Il est beaucoup plus simple de commencer par offrir des applications qui touchent au pilotage, à la bureautique, aux applications commerciales, plutôt qu'à des applications centrales qui sont alimentées par toutes les autres applications, comme le système comptable. Il vaut mieux en effet :

11.2.5.1Essayer de ne pas toucher aux anciennes applications

La recommandation que l'on peut faire dans un cadre général, est la suivante : essayer de modifier le moins possible les anciennes applications parce qu'il sera difficile de motiver les développeurs, et parce que l'ancien système est en général plus fragile que le nouveau. Cette position est à nuancer si l'ancien système possède lui même des interfaces généralisées.

Il est souhaitable de chercher un chemin de migration qui ne touche que très peu aux applications existantes. En effet, les applications existantes ont naturellement vieilli; elles sont plus difficiles à modifier que de nouvelles applications qui ne se sont pas encore dégradées par le processus de maintenance. Enfin il est fort peu motivant pour une équipe informatique de travailler sur des applications qui vont disparaître.

Par ailleurs ce sont elles qui assurent la production quotidienne de l'entreprise : il n'est pas question de les mettre en péril.

11.2.5.2Commencer à "dégraisser" les applications batch avant de les convertir dans le nouveau monde.

Le fait de commencer par la périphérie du système ne doit pas empêcher de simplifier progressivement ces mastodontes que sont devenues les applications batch.

Pour cela on peut travailler de la façon suivante : essayer de simplifier progressivement ces applications en y modifiant :

La refonte des grosses applications batch de production ne doit être faite qu'à la fin du processus.

11.2.5.2.1Habillage

Il est aussi possible d'habiller les anciennes transactions sans remettre en cause les applications centrales, en les rajeunissant simplement en matière d'ergonomie.

11.3Eléments de coût

Une migration peut coûter cher. Il a semblé utile de donner quelques éléments sur les coûts correspondants. Il faut bien sûr exclure de l’estimation ce qui était nécessaire pour faire fonctionner l'ancien système et ce qui sera nécessaire pour faire tourner le nouveau système :

Il faut par contre y inclure les coûts directement affectés à la bascule d'un système vers l'autre, c'est-à-dire :

11.3.1Les développements spécifiques

11.3.2Les tâches de production informatique

Le coût de traitement en double est le plus important car il nécessite non seulement de la ressource du centre de traitement, mais aussi des ressources humaines de comparaison des deux solutions : il est souhaitable de limiter au minimum ces périodes de transition, ce qui suppose que les utilisateurs et les informaticiens coopèrent efficacement.

11.3.3La formation utilisateur :

Il s'agit uniquement de la formation nécessaire pour apprendre à faire autrement ce qui était fait dans l'ancien système; il faut donc exclure la formation sur les nouvelles applications qu'il aurait fallu faire de toutes façons.

12Glossaire des termes essentiels

12.1Index des termes définis

Acteur 84

API 84

Application 84

Architecture 84

Architecture des services 85

Architecture du métier 85

Architecture middleware 85

Attribut 85

Authentification 85

Bloc de développement / Bloc logiciel 85

Cartographie 85

Classe/Module 86

Composant 86

Concept métier 86

Configuration logicielle 86

Configuration matérielle 87

Configuration Système 87

Constitution 87

Domaine fonctionnel 87

Donnée 87

Edifice 87

Encapsulation 88

Environnement de développement 88

Environnement de production 88

Exécution 88

Flux 88

Fonction 88

Framework 88

Gestionnaire de flux 88

Habilitation 88

Identifiant 88

Identifiant externe 89

Identification 89

Implémentation de service 89

Instance 89

Intégration produit 90

Intégration système 90

Interface 90

Interface 90

Méthode 90

Objet 90

Package 90

Poste (de travail) 90

Processus 91

Processus Flux 91

Production Informatique 91

Produit Logiciel 91

Ressource 92

Service 92

Service exécutable 92

Service Métier 92

Service technique 92

Spécification de service 92

Stock 93

Système 93

Système d’information 93

Tâche 93

Type 94

Unité de configuration logicielle 94

Unité de structure 94

Unité de travail 94

Utilisateur 94

Valeur 94

12.2Définitions

Acteur

Un acteur représente un élément extérieur au système d’information qui va interagir avec les tâches.

Exemple

API

Voir Spécifications de service

Application

Une application est un service qui implémente une tâche. Une application fait généralement appel aux services métiers qui implémentent les fonctions constituant la tâche implémentée. Il fait également, directement ou indirectement, appel à des services techniques.

Elle peut être lancée depuis un bureau électronique par un utilisateur, depuis un ordonnanceur batch ou depuis un autre service d’enchaînement.

Exemple : L’application « Saisie d’une commande »

Architecture

Ensemble des éléments du système d’information communs aux différentes applications informatiques :

Ces éléments communs peuvent provenir de fournisseurs extérieurs ou de développements internes.

Architecture des services

L’architecture des services intègre des services techniques généraux comme les mécanismes d'accès aux données, de gestion de listes, de services de recherche, des modèles d'ergonomie, des services d'impressions, mais aussi des services fonctionnels généraux plus fonctionnels comme un système d'habilitation, des services de journalisation, des services de gestion d'un workflow (mise en suspend, reprise d'un traitement, transmission d'un dossier, suivi d'événements, etc.). Ces services réutilisables doivent permettre d’atteindre 70% de réutilisation.

Architecture du métier

L’architecture du métier regroupe la définition de concepts du métier, des modèles classe/relation et des services métiers spécifiques et adaptés à l’activité de l’entreprise ainsi que des services métiers communs à tous les métiers tels que gestion de personnes, d’adresses, d’infrastructure, etc. Cette architecture du métier fournit un langage commun à l'ensemble des acteurs d'un SI.

Architecture middleware

Mécanismes qui permettent de distribuer l’exécution des services dans le temps (synchrone/asynchrone), et dans l’espace (client-serveur). Ensemble de services et d’outils logiciels permettant la mise en place d’applications distribuées.Inclut le mécanisme d’Unité d’Oeuvre

Attribut

Un attribut (ou une variable) peut représenter n valeurs. Une valeur est une instance d’attribut, comme un objet est une instance de classe. Chaque attribut possède un type.

L’attribut est connu du développeur (ex : "nom de personne physique"), sa valeur est connue de l'utilisateur (ex : "Dupond")

Authentification

Acte consistant à prouver son identité au moyen d’un élément caractéristique, qui sera comparé, de manière directe ou indirecte, à celui que détient déjà le système.

Dans la pratique : acte consistant à communiquer une donnée cohérente avec celle de l’identification

Bloc de développement / Bloc logiciel

Unité de logiciel livré par un développeur à l’intégration produit. Cette matière logicielle est généralement constituée de plusieurs composants logiciels provenant éventuellement d'outils de développement différents. Le bloc de développement est l'unité de logiciel versionnée. Les liens entre logiciels (pré requis, API, incompatibilités, etc.) sont gérés au niveau de ces blocs.

Cartographie

Description d’un système informatique sous forme de structure de packages.

La cartographie des applications décrit les flux de données entre applications et les événements qui déclenchent chaque application. On utilise aussi le terme de « cartographie ».

Une cartographie bien construite donne de la cohérence à un système d’information. Cependant elle n’apporte pas de réactivité, comme le fait l’architecture.

Classe/Module

Unité de regroupement des implémentations de plusieurs services.

Ce regroupement respecte les paradigmes objets si l'environnement de développement le permet (héritage, polymorphisme, encapsulation, etc.) : on parle alors de classe. Si l’environnement n’est pas orienté objet ou qu’il le permet, on parlera alors de module ou de librairie.

Le terme de "Classe" est généralement employé, étant entendu qu’il peut aussi désigner un regroupement non objet (module ou librairie) d’implémentations de services.

Exemple : Une classe Java, une librairie C

Composant

Un composant est un élément de logiciel réutilisable par appel.

Il est constitué par une configuration logicielle ainsi que la signature et la documentation d’utilisation des services contenus dans celle-ci.

Un composant est destiné à être réutilisé par des développeurs d’applications par appel. On parle aussi de boite noire.

Exemple : Le composant « Alerte » C++ comprend les services d’alerte (Information, Erreur, avertissement, question), la signature de ces services ainsi que leur documentation d’utilisation.

Concept métier

Un concept métier désigne un objet du "monde réel" manipulé dans les processus de l'entreprise.

Il s'exprime par un nom, possède une définition précise et est défini par rapport aux autres concepts du métier. ( Ex : un client possède un ou plusieurs contrats ) Il est important de préciser le moyen de distinguer 2 instances différentes du même concept métier (notion d'identifiant d'instance)

La liste de tous les concepts métier permet à tous les acteurs et interlocuteurs informatiques, organisateurs et utilisateurs de posséder un même langage et donc de se comprendre.

Exemple : Client, produit, contrat, commande.

On constate une moyenne de 150 concepts métiers lors de l’analyse des processus d’une entreprise.

Configuration logicielle

Une configuration logicielle désigne un ensemble d'unités de configuration logicielle construit pour un type donné de configuration système.

Ex : l'ensemble des DLL W95 représentant la partie cliente de "Accueil Client"

Une configuration logicielle est un concept récursif.

Lors du déploiement, chaque configuration système du SI va recevoir une copie de la configuration logicielle qui lui est adaptée.

Les différents niveaux de regroupements sont définis par l'équipe d'intégration en fonction de critères qui optimisent à la fois les procédures de déploiement et les performances des logiciels installés. Par exemple, l'équipe d'intégration peut décider qu'un package donne lieu à la création d'une configuration logicielle par type de configuration système. (mais ce choix reste ouvert., si des optimisations imposent d'autres regroupements)

Configuration matérielle

Ensemble de matériels inter reliés et installés dans les mêmes locaux.

Par exemple : l'ensemble des matériels composant un réseau local, ou l'ensemble des matériels interconnectés dans un centre de traitement important, qui peut contenir plusieurs systèmes.

La définition peut être récursive : une configuration matérielle peut être composée de configurations matérielles (ex : le réseau local est composé de stations qui sont chacune définie comme une configuration matérielle)

Configuration Système

Une configuration système désigne un type de matériel sur lequel est lancé un système d'exploitation. Cette configuration possède et gère des ressources qui sont de type matériel (cartes, espace disque) et de type logiciel (SGBD, bureautique, ...)

Une configuration système reçoit une configuration logicielle adaptée.

Une station de travail, un serveur local, un serveur départemental, un mainframe sont des configurations systèmes.

Pour l'exécution des tâches qui lui sont confiées, une unité possède (à titre exclusif ou partagé) un ensemble de configurations systèmes.

Constitution

Ensemble des fonctions qui permettent de constituer un flux d’entrée avant de l’exécuter. Pour être exécuté, un flux d’entrée doit être :

Domaine fonctionnel

Désigne un regroupement de processus. Ce regroupement n'a qu'un intérêt documentaire ou synthétique : Dans une vision macroscopique, il est préférable de parler des 6 domaines fonctionnels principaux de l'entreprise plutôt que des 90 processus. C’est une notion de cartographie.

Exemple : le domaine "Commercial", le domaine "Pilotage".

Donnée

Ce terme ambigu peut être vu suivant deux angles :

Edifice

Méthodologie de conception et de réalisation d’une architecture informatique, proposée par LYON Consultants.

Encapsulation

Principe selon lequel un objet se cache des autres objets, limitant sa visibilité à ce qu’il « sait et fait »

Environnement de développement

Tout ce qui est offert au développeur d’applications, (hors architecture de services) :

Environnement de production

Tout ce qui est nécessaire pour assurer la production informatique :

Exécution

Ensemble de requêtes qui représentent les actions irréversibles (comme maj de stocks) lancées suite à une constitution d’un flux d’entrée.

Flux

Ensembles des données constituées, habilitées et exécutées par un processus flux pour mettre à jour un stock. On peut journaliser ou archiver un flux. Un flux possède un identifiant universel.

Fonction

Une fonction est un processus implémenté sous la forme d’un service métier réutilisable.

Une fonction pourra elle même être redécomposée en fonctions.

Exemple : imprimer la facture d’un client, rechercher la référence d’un produit.

Framework

Un Framework est un package réutilisable par des développeurs d’applications, en particulier par héritage. On parle aussi de boite blanche.

Exemple : framework « Opérations Bancaires de Guichet »

Gestionnaire de flux

Ensemble de services qui permettent de : rechercher, suspendre, abandonner, journaliser, archiver, mettre à disposition un flux.

Ne pas confondre avec le MiddleWare.

Habilitation

Service qui vérifie l’autorisation d’un utilisateur à exécuter un flux d’entrée ou à interroger ou à lancer une application.

Identifiant

Tout objet est identifié de façon unique par son identifiant d’instance. L’identifiant d’instance peut être généré en interne, ou saisi pour représenter un identifiant externe.

Un identifiant ne peut plus être modifié pendant toute la vie de l’objet. Attention à constituer des types-identifiants qui permettent de décentraliser la génération des identifiants.

Par exemple génération aux niveaux :

La forme d’un identifiant peut être personnalisable par l’entreprise qui utilise l’architecture.

Identifiant externe

A l’extérieur du système d’information de l’entreprise, l’objet est identifié par un identifiant externe : par exemple le numéro de sécurité sociale pour une personne physique, le numéro SIREN pour une personne morale, le numéro d’immatriculation pour une auto, le code RGA pour une valeur mobilière, ...

Un objet est identifié de façon unique par son identifiant.(interne) au sein du système d’information.

Dans les autres cas, l’identifiant interne peut être stocké dans l’objet, il peut aussi en être une clé d’accès.

Identification

Acte consistant à décliner son identité.

Exemples : fournir son alias ou sa référence utilisateur, communiquer un numéro de carte bancaire.

Implémentation de service

Il s'agit du code source d'un service respectant une spécification de service, écrit dans un langage précis pour un environnement de développement donné.

Une même spécification de service peut être implémentée plusieurs fois, si nécessaire, dans des environnements de développement ou langages différents.

Exemple : La création de réclamation client peut être implémentée une fois en COBOL et une fois en C++.

Instance

Occurrence d’un classe. Une instance possède un identifiant.

La classe "personne physique" regroupe toutes les personnes physiques : "Mr Pierre Dupond né le 3/10/57 à Toulouse" est une instance de la classe personne physique.

Intégration produit

Activité de construction de produits logiciels par agrégation de blocs de développement fournis par les différentes équipes de développement.

Intégration système

Activité de construction de configurations logicielles par génération de produits logiciels pour une cible donnée (OS, SGBD, langue, etc.)

Interface

Voir Spécification de service

Interface

Voir spécification de service

Méthode

Le terme de méthode est ambigu puisqu’il signifie non seulement « règles organisées », mais qu’il veut dire aussi « service » en programmation orientée objet.

C’est pourquoi nous proposons d’utiliser plutôt les termes de « service » et « méthodologie ».

Objet

Un objet est une entité caractérisée par :

Voir Instance.

Package

Désigne un regroupement de classes/modules. L'intérêt d'un tel regroupement est multiple.

Ex : un package Java , un projet FORTE, un module WAM.

Le découpage d'un SI en package est appelé Cartographie.

Poste (de travail)

Un poste de travail est une unité simple (non composite).

A chaque poste de travail va être associée un acteur, qui peut une personne physique, une machine. Ex : la ressource "Employé" Mr Dupond est associé au poste de travail "Accueil Agence St Lazare", etc.

A un poste de travail peut être associé 0, 1 ou plusieurs acteurs ( poste vacant, poste occupé, poste occupé par 2 mi-temps, etc.)

Processus

Un processus correspond à une activité de l’entreprise.

Le processus est un concept récursif : un processus peut lui-même être constitué de processus. Un processus est caractérisé par :

Il existe des processus particuliers que sont les Processus Flux et les Fonctions.

Le processus n'est pas défini par rapport aux acteurs potentiels qui vont dérouler ce processus : le choix des acteurs et de l'organisation est précisé dans la définition des tâches.

Exemple : « traiter une commande » et « saisir une réclamation sur facture » sont des processus. Le processus « traiter commande » est décomposé en « saisir commande », « livrer commande », « facturer commande ». Il est déclenché à réception d’une commande d’un client.

Processus Flux

Un processus flux est un processus particulier qui est décomposé en 3 processus :

La constitution peut se faire en une ou plusieurs unités de travail grâce à la fonction de suspens . L'état du processus flux à chaque suspens correspond à des « brouillons » successifs.

Une fois exécuté, un flux n’est plus modifiable. En cas de nécessité de modification (erreur de saisie, par exemple), il faut générer un flux « contraire ».

Exemple : un processus flux de « compensation » annule l’exécution d’un processus flux de « frais sur compte » généré par erreur.

Production Informatique

Activité qui consiste à exécuter du logiciel pour offrir des fonctions à l’utilisateur final. On distingue la production (qui gère le présent) du développement (qui gère le futur).

Produit Logiciel

Il s'agit d'un regroupement logique de blocs de développement. La décision de regrouper deux blocs est à la charge d'une fonction d'intégration et ne doit pas avoir d'incidence sur le développement ou l'évolution des blocs constituants.

Ressource

Une ressource peut être un utilisateur, un système, un traitemetn batch, une transaction aveugle (Mise en file d’attente d’une impression).

Service

Un service est un logiciel qui peut être appelé. Il est caractérisé par une spécification de service et une ou plusieurs implémentations de service.

Il existe plusieurs catégories de services :

Exemple : Le service d’impression de facture est caractérisé par sa spécification et peut être implémenté en Java et en C++.

Service exécutable

Le service exécutable désigne un ensemble de code généré depuis un source d'implémentation de service pour une configuration système donnée. Ce code va être exécuté lors de l'appel du service en production. Il peut s'agir de code assembleur, ou de pseudo-code qui va ensuite être interprété par une machine virtuelle (comme pour Java par exemple)

Si l'environnement de développement le permet, un même source d'implémentation peut produire plusieurs services exécutables pour des cibles de génération différentes (par exemple, un source NCL peut fournir un exécutable pour W3, un exécutable pour W95, pour Unix, etc.)

Exemple : point d'entrée dans une DLL windows

Service Métier

Un service métier est le service qui implémente une fonction. Le service métier fait généralement appel à des services techniques ou à d’autres services métier.

Exemple : le service de recherche de la référence d’un produit fait appel à des services techniques d’accès aux données ainsi qu’à des services métiers d’identification d’un produit.

Service technique

Un service technique répond à des besoins techniques qui sont généraux à toutes les applications.

Exemple : Services d’accès aux données, services de workflow, service de bureau électronique, service de messagerie, service de gestion des relations.

Spécification de service

Une fonction se traduit par une et une seule spécification de service.

Cette spécification fournit

Ex : Création d’une réclamation d’un client

Signature :CréerReclamationClient

NumeroClient : tNumClient

Categorie : tCtgReclamation

Libelle : tLibelle

DateRC : date

NumRC : tNumRC

CodeRetour : int4

Contrat :

Le code retour vaut 0 si tout semble ok, 1 sinon

Le numéro de réclamation client est unique.

Si la base des réclamations n'est pas accessible, la réclamation est rangée dans un fichier temporaire.

Fonctionnalité rendue

Ecriture d'une réclamation dans une base.

Le numéro de réclamation est calculé comme suit : .... etc.

Stock

Classe/Module associée à un concept métier. Un stock est alimenté par des flux.

Exemple : commande, client, contrat, produit.

Système

Matériel installé et équipé d’un système d’exploitation et d’une configuration logicielle.

Attention, on assimile généralement ce matériel au système lui-même, bien qu’il existe des exemples de matériels multi-systèmes (ex un ES9000 avec deux partitions MVS : chaque MVS est considéré comme un système).

Système d’information

Ensemble des matériels, données et logiciels dont une entreprise maîtrise la production informatique. Les progiciels exploités en interne font donc bien parti du système informatique d’une entreprise. Il comprend :

Tâche

Une tâche est un enchaînement de fonctions exécutables consécutivement et sans interruption. Une tâche est destinées à être exécutée par un ou plusieurs types d’unités.

La répartition des fonctions entre tâches est guidée par les asynchronismes nécessaires entre les fonctions.

Exemple : la tâche batch ‘Traitement journalier des Factures' qui exécute la fonction 'Imprimer facture' est affectable à une unité de type ‘système central’.

Type

Caractérise la forme d’un attribut. L’intérêt consiste à la réutilisation d’un même type par plusieurs attributs. Toute attribut est caractérisée par un type.

Ex : l’attribut « âge de la personne » est de type « entier »

Unité de configuration logicielle

L'unité de configuration logicielle représente la plus petite partie de logiciel insécable à installer sur un site de production. Elle contient un ou plusieurs services exécutables.

Ex : une DLL windows, avec son fichier de paramètres, ses fichiers bitmap, son fichier d'aide en ligne, etc.

Généralement, une unité de configuration logicielle (UCL) correspond à une classe ou à un module. Mais des outils de génération peuvent proposer de fabriquer des UCL qui contiennent plusieurs classes, ou inversement qui contiennent qu'une partie des services d'une classe.

Unité de structure

Une unité représente un élément de la structure de l'entreprise : direction régionale, agence, service accueil, service comptabilité, etc. Une unité est un concept récursif : une unité composite est elle même formée d’unités.

Une unité a accès à un ensemble de configurations systèmes pour l'exécution de ses tâches informatiques. Certaines lui sont dédiées, d'autres sont partagées entre plusieurs unités.

Unité de travail

Une unité de travail est un enchaînement consécutif et ininterrompu de fonctions effectivement exécutées par le même acteur.

Ce sont les tâches que l’on informatise, et pas les unités de travail.

En général le déroulement d’une tâche s’effectue dans une seule unité de travail. Mais avec la notion de suspendre/reprendre, une même tâche peut être exécutée en plusieurs unités de travail par plusieurs acteurs différents.

Exemples : la saisie de la commande n°675 par l’agent DUPONT est une unité de travail. fournir son mot de passe, sa signature, son empreinte digitale…sont des unités de travail.

Utilisateur

Personne physique qui peut accéder au système d’information.

Il s’agit en général des salariés ; mais il peut aussi s’agir de distributeurs, stagiaires, fournisseurs, clients, ...

Valeur

Une valeur est une instance d’attribut.

Ex : 10 est une valeur de l’attribut compteur qui est de type entier

13annexes

13.1Plan-type d'une décision de faire pour une application

Le document " Décision De Faire " (DDF), concernant le développement d’une application, se compose de tous les éléments qui permettent à la hiérarchie utilisateur, à la hiérarchie informatique et à l'équipe d'intégration de décider de développer ou non l’application proposée. Il inclut donc la description de la solution informatique proposée, il évalue les moyens et délais associés à cette solution, ainsi que les gains escomptés.

Il convient d'informer la production si la DDF est validée et si la décision de développer l'application est positive

Ci-dessous un plan-type pour le développement d'une application.

13.1.1La situation actuelle et la nécessité d’évoluer

Décrire sommairement l’existant (processus de traitement, support et circuit des informations...).

Indiquer le ou les motifs de changement

Rappeler les principaux objectifs et enjeux : quantitatifs, qualitatifs, évolution de la réglementation...

Nota : la description précise ou même le chiffrage des avantages escomptés sont l’objet du chapitre " les conséquences " du présent plan.

13.1.2La solution fonctionnelle

Fonctions offertes, principaux événements internes et externes à l’application

13.1.3La solution technique

Liste des classes, de leurs responsabilités respectives, modèle des classes.

Insertion de l’application dans la cartographie (identification des flux de données avec les autres applications, liste des événements techniques, traitements par lot)

Choix techniques (SGBD, localisation des données et des traitements : local/central)

Ne pas oublier les " fonctions d’hygiène " indispensables à toute application informatique : archivages et purges, gestion des incidents (logs) , " problèmes et solutions ", automatisation de l’exploitation... en réutilisant au maximum les services offerts par l’architecture des services.

Détailler les livrables de l’application (exécutables... en insistant particulièrement sur ce qui pourra être réutilisable par d’autres applications).

13.1.4La migration

Se référer aux principes de migration Edifice, pour décrire la façon dont la nouvelle application remplacera l’ancienne et dont les données existantes seront ou non accessibles par la nouvelle application.

13.1.5Les volumes

Recenser le maximum d’informations sur les éléments quantitatifs à traiter (actuels et prévisionnels) :

nombre d’instances (en flux, en stocks, en tables, en instances permanentes...), d’opérations à traiter...

fréquence et durée des traitements.

nombre de postes.

dénombrement des sorties

13.1.6Le planning et les moyens

Découpage de l’application en versions :

Chaque version est caractérisée par son contenu fonctionnel et par son contenu technique. Pour représenter les versions successives, il est conseillé d’utiliser la représentation suivante : dans un tableau, lister les fonctionnalités en titres de colonnes et les paliers techniques en titres de lignes (par exemple: fonctionnement en local, en mode message, optimisation). Faire autant d’exemplaires du tableau que de versions, et représenter une version sur chaque tableau par les surfaces des cellules qu’elle adresse (fonctionnalité x palier technique). (Exemple dans le document " L’expérience d’un développement : SESAME ")

Préciser de façon détaillée au minimum le contenu de la version 1, et de façon plus générale ceux des versions successives

Evaluer les charges de travail et les effectifs nécessaires

Préciser la date souhaitée de généralisation de l’application

13.1.7Les conséquences

Bilan financier : gains et coûts (effectifs, matériels...). Pour les coûts informatiques, il faut préciser :

les coûts de développement

les coûts de production annuels (nombre de transactions par jour, durée en heures des traitements par lots, par jour ou mois...)

Evolution du service offert aux clients

Aspects humains : évolutions de l’organisation chez l’utilisateur, des qualifications...

Incidences de la nouvelle application sur les autres applications

Sorties papier qui disparaissent...





Créé le 18/02/98 Proposition Lyon Consultants du 00/00/97 Page 0 / 96
